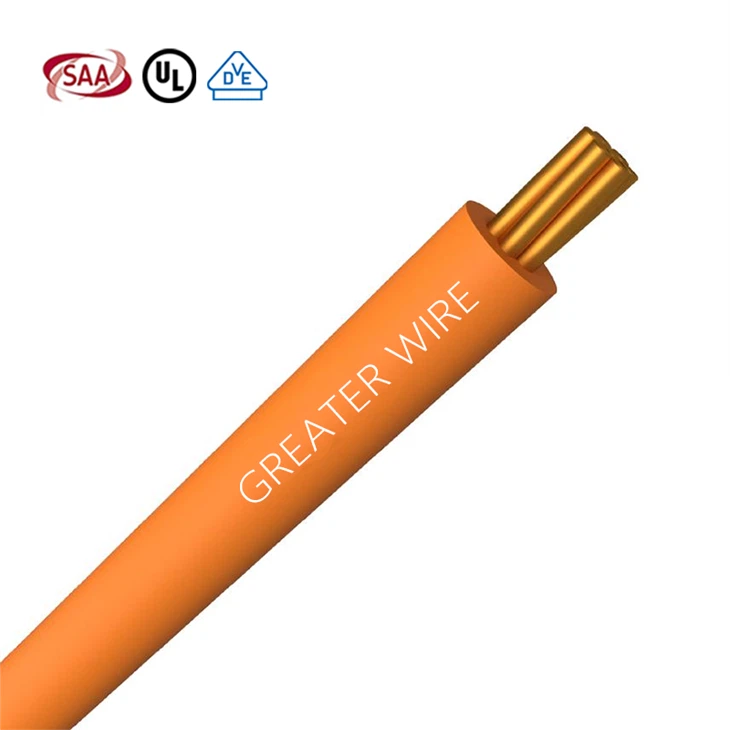

TW nasedla žica

● Dirigent: trden ali nasedli mehki narisani bakreni prevodnik

● Izolacija: polivinil klorid (PVC) brez svinca

● Temperatura: ne presega 60 stopinj na suhi ali mokri lokaciji

● Napetost: 600 voltov

● Referenčna specifikacija:

PNS 35-1: 2004

UL 83

Pec

NEC

Aplikacija

TW Strandded Wire je vsestranski električni prevodnik, ki se uporablja v najrazličnejših okoljih in scenarijih ožičenja. Zasnovan je tako, da ohranja odlične zmogljivosti v suhih, vlažnih ali vlažnih okoljih in je primeren za aplikacije, kjer je neposredno izpostavljen vremenskim razmeram. Izolacijski sloj TW žice polivinil klorida (PVC) zagotavlja odpornost na vlago in osnovno mehansko zaščito, zaradi česar je pomemben del stanovanjskih, komercialnih in industrijskih sistemov ožičenja.

Značilnost

TW nasedla žične vodnike so narejeni iz golega bakra, ki zagotavlja odlično prevodnost, hkrati pa zagotavlja stabilnost in učinkovitost električnega prenosa. Za izboljšanje izolacijske in zaščitne zmogljivosti TW žice uporabljajo polivinil klorid (PVC) kot izolacijski material z nazivno napetostjo 600 voltov in so zasnovani tako, da vzdržijo temperaturno območje -40 do 60 stopinj, kar jim omogoča, da stalno delujejo v hladnejših ali vročih okoljih.

Certifikat

TW Strandded Wire je certifikacijska znamka UL (Underwriters Laboratories), ki predstavlja izdelek, ki je dosegla mednarodno priznane visoke standarde kakovosti v smislu varnosti, zanesljivosti in okoljske prilagodljivosti.

UL -jevo certificiranje TW žice zajema številne tehnične specifikacije, vključno z napetostno upornostjo, mehanskimi lastnostmi prevodnika, temperaturno odpornostjo na izolacijo materiala in zaostalimi lastnostmi plamena. Po opravljenem preskusu je kabel dobil več certifikatov UL, kot so odpornost na vlago, požarno odpornost in ocena trajnosti.

Paket

TW wire package

Proizvodna linija

Napredna kabelska tovarna proizvajalca večjega proizvajalca ima inteligentno in digitalno proizvodno okolje. Z brezhibno integracijo vrhunske tehnologije tovarna uspešno odpravlja napake in napake, ki se lahko pojavijo v tradicionalnem postopku ročnega sestavljanja. Prehod na digitalno proizvodnjo ne samo poveča učinkovitost, ampak tudi kaže na našo zavezo, da bomo našim strankam zagotovili izdelke z najvišjo zanesljivostjo. Smart Factory Framework zagotavlja racionaliziran proces proizvodnje in brez napak, kar zmanjšuje možnost sprememb, povezanih s človekom, in povečanje prej nedosegljive natančnosti. Natančen in avtomatiziran pregledni mehanizem, tovarna se strogo drži nadzora kakovosti. Izdelke se temeljito pregledajo od začetka do končne faze proizvodnega postopka. Digitalno inteligentno odkrivanje slik in laserske tehnologije se uporabljajo za zagotovitev, da vsak izdelek izpolnjuje stroge standarde, ki jih določa naše podjetje. Ta zavezanost kakovosti sega na našo natančnost pregledov, pri čemer je avtomatizirana proizvodna oprema dosegla impresivno natančnost 0. 002 mm, ki presegajo merila industrije.

Stranka

TW wire manufacturer

Partner

Greater Wire Partner

Pogosta vprašanja

V: Ali se lahko TW kabli uporabljamo na prostem?

O: TW kabli se lahko uporabljajo v določenih zunanjih okoljih, vendar z nekaterimi omejitvami. Njihova izolacija polivinil klorida (PVC) je zasnovana tako, da prenese vlago, vendar ni optimizirana za dolgotrajno izpostavljenost UV -žarkom ali neugodnim vremenskim razmeram. TW kabli se lahko uporabljajo v določenih zunanjih okoljih, še posebej, če so pokopani v ceveh ali izpostavljeni kratkim časovnim obdobjem. Vendar pa za dolgoročno uporabo na prostem kabli z močnejšo vremensko odpornostjo in mehansko zaščito, kot so THWN -2 ali UF-B kable, za zagotovitev varnosti in dolgoživosti.

V: Kako je abrazijska odpornost kabla TW?

O: Odpornost od abrazije TW kabla je razmeroma omejena, predvsem zaradi značilnosti izolacijske plasti polivinil klorida (PVC). Slabo deluje v scenarijih z visoko obrabo in visokim mehanskim stresom. Če ga je treba uporabiti v okolju z visoko odrgnino, je treba sprejeti dodatne zaščitne ukrepe ali izbrati tip kabla z močnejšo odpornostjo na odrgnino, na primer kabel Thhn ali gumijasti kabel.

V: Kaj TW pomeni pri izolaciji?

A:T: pomeni termoplastično, material, ki se uporablja za izolacijo. Omogoča osnovno zaščito pred okoljskimi dejavniki, kot so vlaga in fizične poškodbe.
W: Označuje, da je žica odporna na vodo. To pomeni, da je izolacija zasnovana tako, da vzdrži izpostavljenost vlažnim ali mokrim lokacijam, zaradi česar je primerna za notranje in zunanje aplikacije, kjer je lahko vlaga.

Priljubljena oznake: TW nasedla žica, China TW Sended žice, dobavitelji, tovarna

THW wire

Žica, odporna na vlago brez svinca (TW), 600 voltov, 6o stopinja

Velikost dirigenta		Št. & Nominalni premer žice	Debelina stene	Približen premer	Minimalna izolacijska odpornost	*Ampaciteta	Kabelska nominalna teža
Mm	Približno AWG	Mm	Mm	Mm	M-OHM-KM		Kg/km
Trden
1,6 mm	14		0.8	3.20	50	25	26.63
2. 0 mm	12		0.8	3.60	50	30	38.13
2,6 mm	10		0.8	4.20	50	40	59.59
3.2 mm	8		1.2	5.60	50	55	95.54
Nasedla
2. 0 mm2	14/7	7x 0. 60mm	0.8	3.40	50	25	27.83
3,5 mm2	12/7	7x 0. 80mm	0.8	4.00	50	30	44.31
5,5 mm2	10/7	7x1. 0 mm	0.8	4.60	50	40	64.85
8. 0 mm2	8/7	7x1.20 mm	1.2	6.00	50	55	99.64
14mm2	6/7	7x1.60 mm	1.6	8.00	40	80	177.28
22mm2	4/7	7x2. 0 mm	1.6	9.20	40	105	259.44
30mm2	2/7	7x2.30 mm	1.6	10.10	40	130	331.79
38mm2	1-19	19x1.60 mm	2.0	12.00	40	155	442.09
50mm2	1/0-19	19x1.80 mm	2.0	13.00	40	180	544.54
60mm2	2/0-19	19x2. 00 mm	2.0	14.00	30	205	657.72
80mm2	3/0-19	19x2.30 mm	2.0	15.50	30	250	848.35
100 mm2	4/0-19	19x2.60 mm	2.0	17.00	30	290	1063.51
125mm2	250mcm	37 x 2,10 mm	2.4	19.50	30	335	1362.18
150mm2	300mcm	37x2.30 mm	2.4	20.90	20	375	1612.92
	350mcm	37x2.47 mm	2.4	22.10	20	420	1849.23
200mm2	400mcm	37x2.60 mm	2.4	23.00	20	440	2027.62
	500mcm	37x2,95 mm	2.4	25.45	20	505	2585.99
250mm2		61x2.30 mm	2.4	25.50	20	505	2576.95
	600mcm	61x2.52 mm	2.8	28.30	20	575	3114.59
325mm2	650mcm	61x2.60 mm	2.8	29.00	20	600	3302.36
	750mcm	61x2.82 mm	2.8	30.90	20	655	3844.86
400 mm2	800mcm	61x2.90 mm	2.8	31.70	20	675	4061.41
500 mm2	1000mcm	61x3,20 mm	2.8	34.40	20	770	4898.28
* Referenčni standard: PEC, NEC (na podlagi temperature zunanjega zraka 30 stopinj)
