Sončna energija je eden najbolj priljubljenih obnovljivih virov energije na svetu, ki ponuja trajnosten način za proizvodnjo električne energije za domove, podjetja in celo velike industrijske aplikacije. Učinkovitost solarnega sistema je odvisna od različnih dejavnikov, vključno s kakovostjo komponent in namestitve. Med temi komponentami sta solarni kabel in solarna žica bistvenega pomena pri zagotavljanju pravilnega prenosa električne energije, ki jo ustvarijo sončni kolektorji, do pretvornika, akumulatorja ali omrežja.
Ena najbolj kritičnih odločitev pri postavitvi solarnega sistema je izbira pravega solarnega kabla za prenos ustvarjenega toka. To nas pripelje do pogostega vprašanja: Kakšno velikost solarnega kabla potrebujem za 40 amperov?
V tem članku bomo raziskali različne vrste solarnih kablov in solarnih žic, dejavnike, ki vplivajo na izbiro prave velikosti kabla, in kako določiti ustrezno velikost žice za 40-ampersko obremenitev.
Razumevanje solarnih kablov in sončne žice
Preden se potopite v dimenzioniranje kablov, je pomembno razumeti vlogo solarnih kablov in solarnih žic v solarnem sistemu.
Solarni kabel: Solarni kabel je vrsta električnega kabla, zasnovanega posebej za uporabo v sistemih sončne energije. Solarni kabli so običajno izdelani iz bakrenih ali aluminijastih vodnikov in so izolirani s trajnimi materiali, kot je premreženi polietilen (XLPE) ali etilen tetrafluoretilen (ETFE), da prenesejo zunanje pogoje, vključno z UV-sevanjem, ekstremnimi temperaturami in vlago. Primarna vloga solarnega kabla je prenos električne energije, ki jo proizvedejo sončni paneli, do drugih komponent sistema, kot so pretvorniki ali baterije.
Sončna žica: Solarna žica se nanaša na vodnike znotraj kabla, ki prenašajo električni tok. Žica je lahko izdelana iz bakra, ki je zelo prevoden, ali aluminija, ki je manj prevoden, vendar se zaradi nižje cene pogosto uporablja v kablih večjih velikosti. Velikost žice – ali njen premer – določa, koliko električnega toka lahko varno prenese. Na primer, večja žica (z večjim prečnim prerezom) lahko prenaša več toka in se uporablja za večje, močnejše solarne instalacije.
Zakaj je velikost kabla pomembna?
Pri načrtovanju solarnega sistema je izbira prave velikosti solarnega kabla ključnega pomena iz nekaj razlogov:
Tokovna nosilnost (ampacity): Vsaka vrsta kabla in žice ima določeno tokovno zmogljivost, ki se pogosto imenuje amp. Izbira kabla, ki prenese večji tok, kot ga ustvari vaš sistem, zagotavlja učinkovito delovanje sistema brez pregrevanja. Na primer, če vaš sistem proizvaja 40 amperov toka, potrebujete kabel, ki lahko varno prenese vsaj 40 amperov.
Padec napetosti: Do padca napetosti pride, ko električna energija potuje na veliko razdaljo po žici. Daljša kot je razdalja, bolj se zmanjša napetost, kar povzroči izgubo moči in neučinkovitost. Velikost žice vpliva na padec napetosti; pri večjih kablih je padec napetosti manjši.
Varnost: Izbira prave velikosti kabla zagotavlja, da je vaš sistem varen. Uporaba kabla, ki je premajhen za tok, lahko povzroči pregrevanje kabla, kar lahko povzroči požar ali električno okvaro.
Dolgoživost sistema: Kabel ustrezne velikosti zmanjša obrabo, zmanjša pregrevanje in pomaga sistemu delovati dlje brez degradacije.
Določanje pravilne velikosti kabla za 40 A
Za izbiro prave velikosti solarnega kabla za 40 amperov je treba upoštevati več dejavnikov, vključno z materialom kabla, vrsto izolacije, dolžino kabla, temperaturo okolja in sistemsko napetostjo.
1. Material prevodnika: baker v primerjavi z aluminijem
Najpogosteje uporabljena materiala za sončne vodnike sta baker in aluminij. Oba imata svoje prednosti in slabosti.
Baker: Bakreni vodniki imajo boljšo prevodnost v primerjavi z aluminijevimi, kar pomeni, da prenašajo več toka za žico enake velikosti. Bakreni kabli so učinkovitejši in imajo manjši upor, kar pomeni manjšo izgubo energije na daljavo. Bakreni kabli se običajno uporabljajo v manjših solarnih sistemih in so dražji od aluminijastih kablov.
Aluminij: Aluminijasti vodniki so manj učinkoviti od bakrenih, vendar so cenejši in lažji. Za enako nosilnost mora biti aluminijasta žica večja (imeti večjo površino preseka) od bakrene. Aluminijasti kabli se pogosto uporabljajo v velikih solarnih sistemih ali za dolge kable, saj nudijo dobro ravnovesje med ceno in zmogljivostjo.
Za 40-ampersko obremenitev je običajno najprimernejši material baker zaradi boljše prevodnosti in učinkovitosti. Vendar pa se aluminijasti kabli lahko uporabljajo za večje velikosti kablov, da se zmanjšajo stroški, čeprav bo treba velikost žice povečati.
2. Izolacija kabla in temperaturna ocena
Izolacijski material okoli žice vpliva na tokovno nosilnost kabla in njegovo sposobnost, da prenese okoljske pogoje. Običajni izolacijski materiali za sončne kable vključujejo:
Zamreženi polietilen (XLPE): XLPE se pogosto uporablja za solarne kable zaradi svoje odlične temperaturne odpornosti, ki je pogosto ocenjena za uporabo pri temperaturah do 90 stopinj.
Etilen tetrafluoretilen (ETFE): ETFE je še en pogost izolacijski material, ki se uporablja v solarnih kablih in nudi odlično odpornost na UV sevanje in visoke temperature. ETFE kabli so zelo trpežni in primerni za uporabo na prostem.
Temperaturna vrednost izolacijskega materiala določa, koliko toka lahko kabel varno prenese. Če je temperatura okolja okoli kabla visoka (npr. 40 stopinj ali več), se jakost toka kabla zmanjša. V takšnih primerih boste morda morali uporabiti kabel z debelejšo izolacijo ali povečati velikost žice, da boste nadomestili toploto.
3. Sistemska napetost
Nazivna napetost solarnega sistema bo prav tako vplivala na zahtevano velikost kabla. Nizkonapetostni sistemi (npr. 12 V, 24 V) zahtevajo debelejše kable za enak tok, medtem ko visokonapetostni sistemi (npr. 600 V ali 1000 V) omogočajo uporabo manjših kablov za enak tok zaradi nižjih tokovnih zahtev.
Na splošno so solarni kabli za visokonapetostne sisteme ponavadi manjšega premera, ker je tok, ki ga sistem črpa, nižji, medtem ko nizkonapetostni sistemi zahtevajo večje kable za obvladovanje višjega toka.
4. Dolžina kabla
Daljši kabli vodijo do večjega upora in padca napetosti, kar lahko privede do neučinkovitosti in izgube moči. Če želite to zmanjšati, morate uporabiti večjisončni kabel. Daljša kot je razdalja od niza solarnih panelov do pretvornika ali hranilnika baterije, debelejša mora biti žica, da se zmanjša padec napetosti in zagotovi optimalno delovanje sistema.
Če je razdalja razmeroma kratka (npr. manj kot 10 metrov), lahko za obremenitev 40 A zadostuje bakren kabel s premerom 4 mm² ali 6 mm². Za večje razdalje (več kot 10 metrov) pa bo morda potreben debelejši kabel, na primer 10 mm² ali 16 mm², da se zmanjšajo učinki padca napetosti.
5. Izračun padca napetosti
Da zagotovite učinkovito delovanje sistema, morate upoštevati padec napetosti. Splošno pravilo je ohraniti padec napetosti pod 3 % za stanovanjske sisteme. Za izračun ustrezne velikosti kabla morate upoštevati dolžino kabla in tok. Tukaj je preprost vodnik:
Za bakrene kable: 6 mm² bakren solarni kabel zdrži 40 amperov na razdaljah do 10 metrov z minimalnim padcem napetosti. Za daljše razdalje boste morda morali uporabiti bakreni kabel 10 mm² ali 16 mm², da preprečite prevelik padec napetosti.
Za aluminijaste kable: Aluminijasti kabli potrebujejo večji prečni prerez za prenos enakega toka. Za obremenitev 40 A na podobni razdalji bo morda potreben 10 mm² aluminijast kabel.
Običajne velikosti kablov za obremenitev 40 A
Za 40-ampersko obremenitev običajno potrebujete solarni kabel, ki prenese tok in hkrati zmanjša padec napetosti. Spodaj so običajne velikosti kablov:

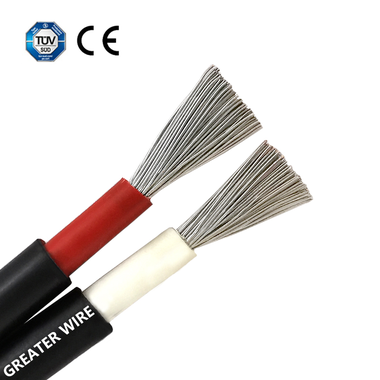

Bakreni kabel (6 mm²): To je najpogostejša velikost za obremenitve 40 A pri kratkih do srednjih kablih (do 10 metrov). Bakreni kabli so zelo učinkoviti in imajo nizek upor, zaradi česar so primerni za stanovanjske sisteme.
Bakreni kabel (10 mm²): Za daljše kable (več kot 10 metrov) ali če sistem deluje pri višjih napetostih, bo morda potreben bakren solarni kabel 10 mm². To zagotavlja, da lahko tok učinkovito potuje brez pretiranega padca napetosti.
Kabel iz aluminija (10 mm² do 16 mm²): Aluminijasti kabli se uporabljajo za večje sisteme ali daljše razdalje zaradi nižjih stroškov, vendar potrebujejo večje premere za prenos enakega toka kot baker. Za obremenitev 40 A običajno zadostuje aluminijast kabel od 10 mm² do 16 mm².
