1. Opredelitev XHH žice
XHH žicastoji zaNavzkrižno vezana polietilenska žica z visoko toplotno odporno žico. predstavlja "x"XLPE izolacija(navzkrižno povezan polietilen), ki ponuja odlično toplotno upornost in dielektrične lastnosti . xhh žica je žica z nizko napetostjo, ki je običajno ocenjena na600 voltov, in se uporablja predvsem v sistemih za distribucijo električne energije v domovih, komercialnih stavbah in lahkih industrijskih nastavitvah .
Xhh je definiran podUL 44Standardi in pripada isti izolirani kabelski družini XLPE kot XHHW in XHHW -2, čeprav ima vsaka nekoliko drugačne okoljske aplikacije .

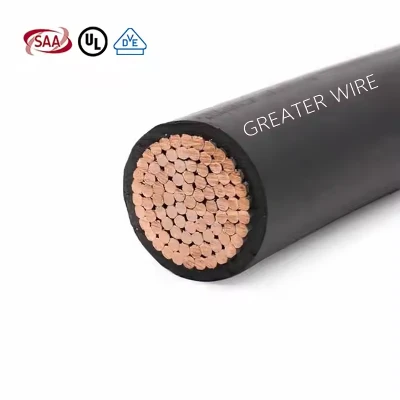

2. Konstrukcija XHH žice
XHH žica je sestavljena iz dveh glavnih delov:
Vodnik: Običajnobaker, na voljo v trdnih ali nasedlih konfiguracijah, odvisno od velikosti žice in prilagodljivosti .
Izolacija: Kakovostnonavzkrižno vezan polietilen (XLPE), zagotavljanje trajnosti in električne izolacije .
Ta struktura omogoča XHH Wire, da ohrani delovanje tudi v visokotemperaturnih ali blago vlažnih okoljih .
3. Ključne funkcije uspešnosti XHH Wire
Zaradi izolacije XLPE XHH Wire ponuja naslednje prednosti:
Visokotemperaturna odpornost: Ocenjeno za delovanje do90 stopinjna suhih ali vlažnih lokacijah .
Odlična izolacijska odpornost: Zmanjšuje puščanje in poveča varnost .
Dobra mehanska trdnost: Odporen na odrgnino in fizično škodo .
Kemična odpornost: Zdrži različna olja in kemikalije .
Plamen-retardant: Izpolnjuje ul 44 plamenske teste .
Ni primerno za mokre lokacije ali neposreden pokop: Za razliko od xhhw ali xhhw -2, XHH žica ni odporna na vodo .
4. Primerjava z drugimi vrstami žic
4 . 1 xhh proti xhhw
| Značilnost | Xhh | Xhhw |
|---|---|---|
| Izolacija | XLPE | XLPE |
| Temperaturna ocena | 90 stopinj (suha/vlažna) | 90 stopinj (mokro/suho) |
| Vodna odpornost | Ne | DA |
| Neposreden pokop | Ni primerno | Primerno |
| Prijave | Notranja suha/vlažna | V zaprtih prostorih, pod zemljo ali na prostem |
Povzetek: XHHW je bolj vsestranski in vodoodporen kot xhh . Vendar je XHH bolj stroškovno učinkovit za notranjo uporabo .
4 . 2 xhh vs. Thhn
| Značilnost | Xhh | Thhn |
|---|---|---|
| Izolacijski material | XLPE | PVC + najlon |
| Toplotna odpornost | Visok | Srednje |
| Zaostala plamena | Visok | Visok |
| Prilagodljivost | Zmerno | Visok |
| Enostavnost namestitve | Zmerno | Lažje |
Povzetek: THHN je lažje namestiti zaradi prilagodljivosti, medtem ko XHH deluje bolje v visokotemperaturnih okoljih .
5. Skupne aplikacije XHH Wire
XHH žica se običajno uporablja v naslednjih aplikacijah:
Porazdelitev moči vstanovanjske in poslovne zgradbe
Osvetlitev vezja, ožičenje in večna vezja
Krmiljenje motorjain industrijske plošče
Namestitev vKanduti, pladnji ali zaprti prostori
Primer primera: porazdelitev električne energije v poslovni gradnji
V glavnem tal z več nadstropji so bile uporabljene bakrene žice XHH 4 AWG na glavnih distribucijskih ploščah . sistem deluje pri 90 stopinjah, suho notranje okolje
6. Specifikacije in izbirni priročnik
| Velikost žice (AWG/KCMIL) | Premer prevodnika (mm) | Ampacity (90 stopinj) |
|---|---|---|
| 14 AWG | 1.63 | 25A |
| 10 AWG | 2.59 | 40A |
| 6 AWG | 4.11 | 65A |
| 2 AWG | 6.54 | 115A |
| 1/0 awg | 8.25 | 150A |
Nasveti za izbiro:
Označite svojo izbironalaganje toka, dolžina vezjaintemperatura okolice
Za uporabo na prostem ali podzemlju izberiteXhhw ali xhhw -2namesto tega
V tesnih prostorih, ki zahtevajo prožnost,Thhnje morda bolj primerna
7. Standardi in potrdila
XHH žica je običajno skladna z naslednjim:
UL 44- Standard zavarovalnic za gradnjo žice
CSA- Kanadsko združenje za standarde
NEC ČLEN 310- Nacionalni električni kodeks
ROHS skladen-brez vodilnih in okolju prijaznih
FT4 Ocena plamena(neobvezno za nekatere vrste)
8. pogosto zastavljena vprašanja
V1: Ali se lahko XHH žica uporablja za podzemne instalacije?
A: ne . xhh ni na oceni za mokre lokacije ali neposreden pokop . izberite xhhw ali xhhw -2 namesto .
V2: Ali je XHH Wire ROHS skladen?
O: Da, večina sodobnih žic XHH je ROHS skladen . Preverite nalepko izdelka za potrditev .
V3: Ali se lahko zamenljivo uporabljata XHH in XHHW?
A: Samo v suhih notranjih okoljih . Za mokro ali podzemno uporabo je potreben XHHW .
V4: Ali je XHH primeren za uporabo v glavnih podajalnikih?
A: da {{0}}} xhh velikosti žičnih velikosti nad 1/0 AWG se običajno uporabljajo za glavne napajalnike v 600V sistemih .
V5: Kakšna je napetostna ocena za XHH Wire?
O: Standardna ocena napetosti je600 voltov.
