Splošno
Kabel s pladnji (tip TC) je pod členom 336 NEC. Zagotavlja učinkovito rešitev za namestitev napajalnikov, razvejalnih tokokrogov in krmilnih kablov, saj lahko sistem kablov z več pladnji podpira en sam sistem kabelskih pladnjev. Ta nastavitev zmanjša potrebo po številnih inštalacijah vodov, kar znatno prihrani pri stroških dela in materialu.
Opis

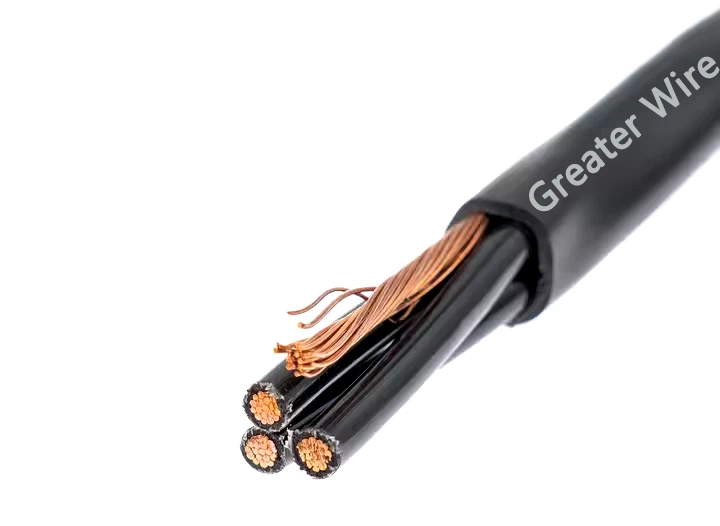

Tray Cable (tip TC) je tovarniško izdelana in sestavljena kabelska struktura, ki običajno vsebuje dva ali več izoliranih vodnikov, po izbiri s pripadajočim ozemljitvenim vodnikom opreme, in je ovit v nekovinski ovoj. Ta kabel se uporablja predvsem za distribucijo električne energije in razvejalna vezja ter je primeren za industrijske, komercialne in nekatere posebne stanovanjske aplikacije. Strukturna zasnova kabelskega pladnja omogoča, da se bolje prilagodi zapletenim zahtevam ožičenja, zlasti za uporabo v sistemih kabelskih palic, in ima očitne prednosti glede stroškov in učinkovitosti v primerjavi s tradicionalnimi metodami ožičenja z več vodniki.
Kabel s pladnjem je v skladu s členom 336 nacionalnega električnega zakonika (NEC), ki proizvajalcem omogoča izbiro različnih vrst izolacijskih materialov pri načrtovanju kablov glede na uporabo in potrebe. V skladu s standardi, navedenimi v NEC 310.4 (A) ali (B), lahko kabelski pladnji uporabljajo različne vrste izolacijskih materialov, izbira posebnih vrst izolacijskih materialov pa bo neposredno vplivala na nazivno napetost kabla. Na primer, nivo napetosti kabla pladnja je lahko 600 voltov, 1000 voltov ali 2000 voltov.
Kar zadeva zasnovo kabelske strukture, kabli s pladnji omogočajo tudi kovinsko zaščitno plast, ki pokriva skupino prevodnikov, kovinsko zaščitno plast, ki se namesti pod zunanji ovoj, ali celo dvojno zaščito v nekaterih primerih. Prednost te zasnove je, da lahko zagotovi dodatno zaščito pred elektromagnetnimi motnjami, kar omogoča stabilnejše delovanje kabla v okolju z visokimi elektromagnetnimi motnjami. Vendar v skladu s specifikacijo NEC kovinski ovoj ali oklepna plast ni dovoljena pod ali nad nekovinskim plaščem kabla pladnja, zaradi česar se kategorija kabla spremeni v kovinsko obložen kabel (kabel tipa MC), ki je se bistveno razlikujejo od strukturnih zahtev in funkcij kablov v pladnju.
Aplikacija
Kabli TC se uporabljajo v številnih aplikacijah, od napajalnih, krmilnih razsvetljave, signalnih vezij do vezij razreda 1 in neomejenih vezij za požarni alarm. Zaradi svoje prilagodljive zasnove in odlične električne zmogljivosti so kabli TC postali prva izbira za številne industrijske in komercialne lokacije. Da bi zagotovili dolgoročno varno delovanje kablov, jih je treba med namestitvijo namestiti stran od območij, dovzetnih za fizične poškodbe, in jih v mnogih primerih razporediti v sisteme kabelskih palic. V nekaterih primerih lahko sistemi kabelskih palic pustijo vrzeli (na primer do 1 čevelj reže) na določenih območjih brez potrebe po dodatni zaščiti kablov na teh območjih. Ta prilagodljiva zasnova ne le zmanjša porabo materialov, ampak tudi poenostavi postavitev in vzdrževanje kabelskega sistema.
Kabli TC se lahko namestijo tudi v različne sisteme ožičenja, kot so sistemi kabelskih cevi (vodilne poti), sistemi, podprti z jeklenimi kabli ali drugimi podpornimi žicami v zunanjih okoljih, in sistemi, ki povezujejo kabelske police z električnimi napravami ali drugo opremo. Ti scenariji uporabe običajno zahtevajo, da so kabli zasnovani tako, da ustrezajo potrebam posebnih okolij, na primer kabli TC, ki se uporabljajo na prostem, morajo biti odporni na UV žarke, kabli, ki se uporabljajo v vlažnih ali korozivnih okoljih, pa morajo biti opremljeni z vodoodpornimi ali protikorozijskimi ovoji. Poleg tega, če je kabel TC označen kot primeren za neposredno vkopavanje, ga je mogoče namestiti neposredno pod zemljo ali druge ustrezne materiale za vkopavanje, kar je primerno za nizkocenovne in zelo skrite rešitve ožičenja. Hkrati se kabli TC lahko uporabljajo tudi na mestih, varnih pred eksplozijami, vendar je treba ustrezno vrsto kabla izbrati glede na zahteve uporabe, da zagotovite, da lahko kabel prenese nevarne dejavnike na posebnih mestih, kot so visoka temperatura, iskre ali jedki plini.
Vrste
Tray Cable je razdeljen na štiri različne vrste, in sicer TC, TC-ER, TC-ER-HL in TC-ER-JP. Ti kabli se razlikujejo po scenarijih uporabe in fizičnih lastnostih, ustrezajo posebnim testnim standardom in so primerni za različna okolja namestitve.
Tip TC
Kabel TC standardnega tipa je najosnovnejša vrsta kabla v pladnju, ki se običajno uporablja v sistemih kabelskih palic, sistemih kabelskih kanalov ali zunanjih napeljavah, podprtih z jeklenimi kabli. Ta kabel je v glavnem primeren za scenarije, ki zahtevajo osnovno zaščito, ki zahteva, da mora biti kabel vedno nameščen v pladnju, kanalu ali nosilnem sistemu, da se zagotovi, da ga zunanje sile med delovanjem ne bodo poškodovale.
Tip TC-ER
Kabel vrste TC-ER temelji na TC z izboljšano odpornostjo proti iztiskanju in udarcem ter izpolnjuje enake standarde za preskus tlaka in udarcev kot kabli MC. Kabli TC-ER lahko ohranijo tudi visoko vzdržljivost in stabilnost v zahtevnejših okoljih. ER pomeni "Exposed Run", kar pomeni, da je pod določenimi pogoji mogoče kable TC-ER izpeljati iz kabelskega pladnja in neposredno priključiti na napajalne naprave ali priključke druge opreme.
Kabli TC-ER so dodatno preizkušeni glede odpornosti na udarce in stiskanje, da zagotovijo dolgotrajno stabilnost v izpostavljenih okoljih.
Kabli TC-ER za izpostavljeno delovanje so nameščeni in uporabljeni samo na industrijskih lokacijah. Takšne lokacije običajno vzdržujejo in pregledujejo strokovnjaki, ki so usposobljeni za hitro prepoznavanje in odpravljanje težav v kabelskem sistemu.
Kabli TC-ER morajo biti fizično zaščiteni z oklepaji, koti ali kanali, da se izognete fizičnim poškodbam zaradi zunanjih udarcev, vlečenja itd., da zagotovite stabilnost kablov med delovanjem in zmanjšate potrebo po vzdrževanju v težkih okoljih.
Kabli TC-ER morajo biti pri napeljani pritrjeni na vsakih šest čevljev (približno 1,8 metra).
V izpostavljenih delovnih pogojih mora kabelski sklop vsebovati ozemljitveni vodnik opreme. Za vodnike s premerom 6 AWG in manj lahko med namestitvijo kot ozemljitvene žice opreme uporabite izolirane vodnike. V skladu z zahtevami NEC 250.119(B) je treba te vodnike pri napeljavi ponovno označiti.
Izjema za izpostavljeno vožnjo
Kadar je kabel TC-ER napeljan med kabelskimi nosilci ali med kabelskimi nosilci in električno opremo in ni izpostavljen fizičnim poškodbam, se lahko omilijo zahteve glede podpore in zaščite kabla, da se omogoči napeljava kabla brez neprekinjene podpore ali zaščite za največ šest čevljev in brez zavarovanja na tej razdalji. Vendar pa mora biti kabel pritrjen na mestu, kjer zapusti kabelski pladenj, da zagotovite stabilnost in varnost med nepodprtim potekom. Ta sprostitev šest čevljev velja le, če kabel ni izpostavljen fizičnim poškodbam, kot je določeno v izjemi od klavzule (7) NEC 336.10. Ta razporeditev omogoča napeljavo kabla TC-ER brez mehanske podpore ali zaščite na kratke razdalje izpostavljenih delov.
Kabli tipa TC in TC-ER so pod določenimi pogoji odobreni za uporabo na nevarnih lokacijah. Namestitev teh kablov mora izpolnjevati posebne zahteve za zagotovitev varnega delovanja v okoljih z visokim tveganjem.
V skladu z ustreznimi določbami kodeksa NEC (501.10 (A), 502.10 (B) in 503.10 (A)) se kabli TC in TC-ER lahko uporabljajo v naslednjih nevarnih območjih: razred I, razdelek 2 (območja, kjer prisotni vnetljivi plini ali hlapi), razred II, razdelek 2 (območja, kjer je prisoten vnetljiv prah) in razred III, razdelek 1 in razdelek 2 (območja, kjer so prisotna vnetljiva vlakna in lete). Ta območja predstavljajo različne ravni nevarnih okolij in zahtevajo, da kabli izpolnjujejo višje varnostne standarde pri načrtovanju in namestitvi, da se prepreči nevarnost eksplozije ali požara zaradi isker ali visokih temperatur.
Tip TC-ER-HL
Kabel tipa TC-ER-HL je visoko zmogljiv kabel s pladnjem, ki je bil podvržen številnim strogim preskusom, vključno s preskusom udarca pri nizki temperaturi, preskusom udarca z mehanskimi poškodbami, preskusom iztiskanja in preskusom zaviranja gorenja. S temi preizkusi ima kabel TC-ER-HL odlično fizično trdnost in požarno odpornost, kar zagotavlja njegovo varnost in stabilnost pri uporabi na lokacijah z visokim tveganjem.
Kar zadeva scenarije uporabe, je kabel TC-ER-HL mogoče namestiti na območjih razreda I, razdelek 1 in razreda II, razdelek 1. Na teh območjih so običajno eksplozivni plini, hlapi ali prah, zaradi česar mora imeti kabel izjemno visoko stopnjo zaščite. Poleg tega se lahko kabli TC-ER-HL prilagodljivo uporabljajo v posebnih pogojih, ko so potrebne fleksibilne povezave.
Zahteve za konstrukcijo kabla TC-ER-HL in namestitev na nevarnih lokacijah
• Material zunanjega ovoja kabla TC-ER-HL mora biti primeren za okolje, v katerem je nameščen, in mora ohraniti celovitost in vzdržljivost v določenih pogojih temperature, vlažnosti, kemikalij ali mehanskih udarcev.
• Prečni prerez kablov TC-ER-HL mora biti okrogel, da so združljivi s kabelskimi konektorji z višjimi tesnilnimi lastnostmi, ki lahko učinkoviteje preprečijo prodiranje škodljivih snovi v priključek in zagotovijo tesnjenje celotnega sistema.
• Zunanji plašč kablov TC-ER-HL mora biti neprekinjen nekovinski material z dobro zračno in parotesnostjo. Zunanji plašč ne sme imeti razpok, rež ali drugih napak, ki bi lahko omogočile vstop plinov in hlapov v kabel.
• Ko premer kablov TC-ER-HL presega en palec, morajo biti ozemljitveni vodniki njihove opreme izpostavljeni, da se zagotovi zanesljiva ozemljitvena pot, med vodnik in zunanji ovoj pa je treba dodati kovinsko zaščitno plast.
Glej NEC 336.130
Poleg izpolnjevanja zgornjih konstrukcijskih zahtev mora namestitev kablov TC-ER-HL izpolnjevati tudi zahteve, da se uporabljajo samo za omejena industrijska območja, kjer je javni dostop strogo nadzorovan in lahko samo usposobljeni strokovnjaki izvajajo namestitev, vzdrževanje in popravilo. Ta omejitev ne le zmanjša varnostna tveganja, ki jih povzroči nepravilno delovanje, ampak tudi zagotavlja, da so kabli med delovanjem strokovno nadzorovani in vzdrževani. Napetost tokokroga ne sme preseči 600 voltov, da zmanjšate nevarnost oblokov ali isker, ki jih lahko povzroči visoka napetost. Pri nameščanju kablov TC-ER-HL jih je treba zaščititi pred stikom s predmeti, ki lahko povzročijo odrgnino, iztiskanje ali udarce. Pri vgradnji v podporne naprave, kot so pladnji in vodila, je treba zagotoviti, da ti podporni sistemi v celoti ščitijo kable. Končne povezave kablov TC-ER-HL na nevarnih lokacijah morajo uporabljati konektorje, primerne za območje, da se zagotovi tesnjenje in mehanska trdnost povezav ter prepreči prodiranje plinov ali hlapov v kabelski sistem. Ko so kabli TC-ER-HL nameščeni v prezračenih pladnjih ali vodilih, je treba posebno pozornost posvetiti razporeditvi in razmiku kablov, da preprečite nevarnost požara zaradi nabiranja prahu. Ta ureditev zagotavlja ustrezno kroženje zraka in zmanjšuje morebitne nevarnosti, ki jih povzroča kopičenje prahu.
Glej NEC 501.10(A)(1)(6) in NEC 502.10(A)(1)(6)
Tip TC-ER-JP
Kabli vrste TC-ER-JP so kabli v pladnju, katerih oznaka "JP" pomeni, da imajo kabli dodatne zmožnosti "potega tramov". V stanovanjskih zgradbah lahko kabli TC-ER-JP prehajajo skozi luknje v lesenih konstrukcijah, ne da bi zaradi trenja poškodovali zunanji ovoj. Pri vgradnji v lesene konstrukcije imajo kabli TC-ER-JP večjo odpornost proti obrabi, kar zmanjšuje tveganje poškodbe zunanjega plašča zaradi trenja med namestitvijo.
Ta kabel se večinoma uporablja za napajanje generatorja in krmilna vezja v stanovanjskih aplikacijah, kar zagotavlja domovom bolj prilagodljive in varne možnosti napajalnega ožičenja.
Glej NEC 336.10(9)
