Kabli so temeljne sestavine v različnih panogah, ki olajšajo prenos električne energije, podatkov in signalov. Med številnimi vrstami kablov, ki se uporabljajo v različnih okoljih, je oranžni krožni kabel še posebej opazen po svoji vidljivosti, vsestranskosti in posebnih aplikacijah v zahtevnih okoljih. Pri izbiri kablov za električne sisteme je eden od ključnih dejavnikov, ki jo je treba upoštevati, nazivna napetost kabla. Ta specifikacija zagotavlja, da lahko kabel obvlada napetost brez tveganja za odpoved ali poškodbe. Toda kakšna je nazivna napetost oranžnega krožnega kabla? Ta članek se bo potopil v podrobnosti o nazivni napetosti, njegovem pomenu pri izbiri kabla in o tem, kako se v ta kontekst prilega oranžni krožni kabel.
Kaj je nazivna napetost?
Preden razpravljate o nazivni napetosti oranžnega krožnega kabla, je pomembno razumeti, kaj pomeni "nazivna napetost" v kontekstu električnih kablov. Nazivna napetost se nanaša na največjo neprekinjeno napetost, ki jo lahko kabel v daljšem obdobju varno obvlada, ne da bi se razbil ali doživel električno okvaro.
Nazivna napetost običajno določa izolacijski material, ki se uporablja v kablu, zasnova kabla in kakovost konstrukcije. To je ključni parameter, ker če je kabel izpostavljen ravni napetosti, višji od nazivne napetosti, se lahko izolacija razgradi, kar vodi do kratkih stikov, pregrevanja ali celo nevarnosti požara.
Nazivna napetost je običajno določena kot:
Nizka napetost: Kabli z nazivno napetostjo do 1 kV (1000 voltov).
Srednje napetost: Kabli z nazivno napetostjo med 1 kV in 36 kV.
Visoka napetost: Kabli z nazivno napetostjo nad 36 kV.
Vsaka kategorija kabla je zasnovana z materiali in gradbenimi tehnikami, ki so primerne za določeno napetost.

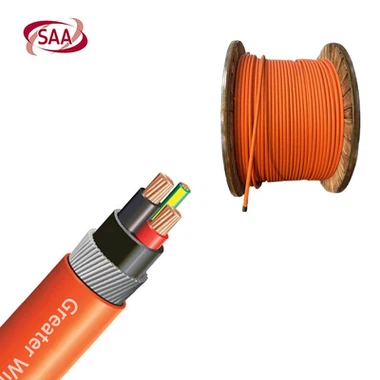

Oranžni krožni kabel: Opredelitev in aplikacije
Oranžni krožni kabel se nanaša na električni kabel v okrogli obliki, ki je običajno prekrit z oranžno obarvanim izolacijskim materialom. Barvna oranžna je izbrana predvsem zaradi varnosti in vidljivosti, saj tehnikom pomaga, da te kable zlahka prepoznajo v okoljih, kjer se uporabljajo številni kabli.
Ti kabli so zelo vsestranski in se pogosto uporabljajo v panogah, kot so telekomunikacije, gradnja, porazdelitev električne energije in celo avtomobilski sektor. Na voljo so v različnih vrstah, vključno z napajalnimi kabli, krmilnimi kabli in podatkovnimi kabli, vsak je zasnovan za različne aplikacije. Konstrukcija oranžnega krožnega kabla vključuje plasti prevodnih materialov (običajno baker ali aluminij), izolacijo in zaščitno oblogo, da se zagotovi trajnost in zmogljivost.
Zakaj je nazivna napetost pomembna zaOranžni krožni kabel?
Nazivna napetost oranžnega krožnega kabla je bistvena za določitev, ali je kabel primeren za predvideno uporabo. Tu je nekaj ključnih razlogov, zakaj ima nazivna napetost ključno vlogo:
Varnost: Če je kabel izpostavljen napetostni ravni, višji od nazivne zmogljivosti, lahko ne uspe, kar vodi do električnih nevarnosti. Na primer, izolacija se lahko pokvari, kar povzroči kratke tokokroge, izpade električne energije ali celo električne požare.
Uspešnost: Kabli so zasnovani za optimalno delovanje na določenih napetostnih nivojih. Uporaba kabla z napetostjo z višjo oceno, kot je potrebno, lahko povzroči prekomerno velikost, stroške in neučinkovitost. Nasprotno pa lahko uporaba kabla z nižjo oceno napetosti, kot je potrebno, privede do degradacije kabla in morebitne okvare sistema.
Dolgoživost: Izolacija in materiali, ki se uporabljajo v konstrukciji kabla, so zasnovani za upravljanje določenih napetosti. Kabli, ki niso ocenjeni za pravilen razpon napetosti, bodo doživeli hitrejšo obrabo, kar bo zmanjšalo njihovo celotno življenjsko dobo.
Tako je razumevanje nazivne napetosti oranžnega krožnega kabla ključnega pomena za njegovo varno in učinkovito uporabo, s čimer bo zagotovilo, da bo v svoji določeni vlogi zanesljivo deloval.
Nazivna napetost oranžnih krožnih kablov
Nazivna napetost oranžnega krožnega kabla se lahko razlikuje glede na vrsto kabla in predvidene uporabe. Običajno bodo proizvajalci navedli nazivno napetost na zunanjem plašču kabla ali v podatkovnem listu izdelka. Nazivna napetost je običajno označena v smislu, kot je "0. 6/1 kV", "1,8/3 kV" ali "12 kV", kar ustreza največji napetosti, ki jo lahko kabel varno nosi.
1. Oranžni krožni kabli z nizko napetosti (0. 6/1 kV)
Najpogostejša nazivna napetost za številne oranžne krožne kable spada v kategorijo z nizko napetostjo. Kabli z nazivno napetostjo 0. 6/1 kV se pogosto uporabljajo v stanovanjskih, komercialnih in lahkih industrijskih aplikacijah. Ti kabli se običajno uporabljajo za splošno distribucijo energije, krmilne sisteme in osvetlitvene namestitve.
Prijave: Ti kabli se pogosto uporabljajo v sistemih za distribucijo električne energije, telekomunikacijah in kontrolnih vezjih v strojih in stavbnih napravah. Njihova nizko ocenjena napetost je primerna za okolje, kjer visoke napetosti niso potrebne.
Gradnja: Oranžni krožni kabli z nizko napetostjo so običajno narejeni z visokokakovostnimi bakrenimi ali aluminijastimi prevodniki, ki so izolirani z materiali, kot so PVC ali termoplastični elastomeri. Oranžno obarvana izolacija pomaga, da so ti kabli enostavno vidni v prenatrpanih okoljih.
2. Srednje napetostni oranžni krožni kabli (1,8/3 kV do 36 kV)
Oranžni krožni kabli s srednjo napetostjo se uporabljajo v aplikacijah, kjer je potrebno več moči. Ti kabli imajo nazivno napetost med 1,8/3 kV in 36 kV in so zasnovani za uporabo v napajalnih sistemih, industrijskih instalacijah in v nastavitvah, kjer je na dolge razdalje potreben prenos visokega toka.
Prijave: Srednje napetostne oranžne krožne kable se običajno uporabljajo v panogah, kot so proizvodnja, rudarjenje, nafta in plin ter javne storitve, kjer so potrebe po električni energiji pomembne. Uporabljajo se za prenos moči na velike stroje, opremo in infrastrukturo v tovarnah, stavbah ali elektrarnah.
Gradnja: Srednje napetostni kabli pogosto odlikujejo močnejšo izolacijo in več plasti zaščitnih materialov za obvladovanje večjega električnega stresa. Izolacija običajno vključuje kombinacijo termoplastičnega in navzkrižno povezanega polietilena (XLPE) ali gume, ki lahko zdrži napetosti višje napetosti.
3. Visokonapetostni oranžni krožni kabli (nad 36 kV)
Oranžni krožni kabli z visokonapetostnimi ocenami se uporabljajo v aplikacijah, kjer so potrebne izjemno visoke ravni električne energije. Ti kabli so zasnovani tako, da nosijo napetost nad 36 kV, na primer tiste, ki se uporabljajo v daljnovodih na dolge razdalje ali v določenih industrijskih procesih.
Prijave: Visokonapetostni oranžni krožni kabli se uporabljajo za proizvodnjo električne energije, daljnovodi in priključke za podstanice. Te kable lahko najdemo tudi v nekaterih močnih strojih in industrijskih sistemih, kjer so potrebni visokonapetostni tokovi.
Gradnja: Kabli z visoko napetostno oceno potrebujejo še obsežnejšo izolacijo, ki pogosto vključujejo materiale, kot sta XLPE ali EPR (etilen propilenska guma), ki lahko prenesejo intenzivne električne in toplotne napetosti. Dodatne zaščitne plasti lahko vključujejo tudi kovinske ščiti in oklep za fizično zaščito.
Kako izbrati desno nazivno napetost za vaš oranžni krožni kabel?
Izbira desne napetosti za oranžni krožni kabel je odvisna od več dejavnikov:
Zahteve za napetost: Vedno se ujemajte z nazivno napetostjo kabla z napetostjo vašega električnega sistema. Uporaba kabla z napetostjo, ki je nižja od delovne napetosti sistema, lahko privede do katastrofalne okvare.
Aplikacija okolje: Razmislite o okolju, kjer bo nameščen kabel. Na primer, na gradbiščih, začasnih električnih sistemih ali zunanjih aplikacijah lahko zadostujejo nizkonapetostne kable. Vendar pa so za velike industrijske instalacije ali elektrarne potrebni srednje ali visokonapetostni kabli.
Industrijski standardi in predpisi: Upoštevanje industrijskih standardov in predpisov je ključnega pomena. Zagotovite, da kabel izpolnjuje ustrezne standarde za električno varnost, kot so IEC (Mednarodna elektrotehnična komisija) ali UL (Underwriters Laboratories).
Dolžina kabla: Daljši kabel lahko zahtevajo višje napetostne ocene zaradi povečane odpornosti in potenciala za padec napetosti. Vedno upoštevajte razdaljo, ki jo bo prevozila elektrika.
Temperaturni in okoljski dejavniki: Okoljski dejavniki, kot so temperaturne skrajnosti, vlaga in izpostavljenost kemikalijam, lahko vplivajo na delovanje kabla. Prepričajte se, da je konstrukcija kabla primerna za pogoje, s katerimi se bo spopadla.
