Pri izbiri žic za električne inštalacije je ključnega pomena razumevanje značilnosti in uporabe različnih vrst žic. Dve pogosto uporabljeni možnosti sta žica TFFN in žica MTW. Čeprav si delijo podobnosti v konstrukciji in materialih, služijo različnim namenom zaradi svojih edinstvenih lastnosti in certifikatov. V tem članku bomo primerjali žico TFFN in žico MTW v več dimenzijah, vključno s konstrukcijo, uporabo, certifikati in zmogljivostjo, da vam pomagamo določiti najboljšo izbiro za vaše specifične potrebe.

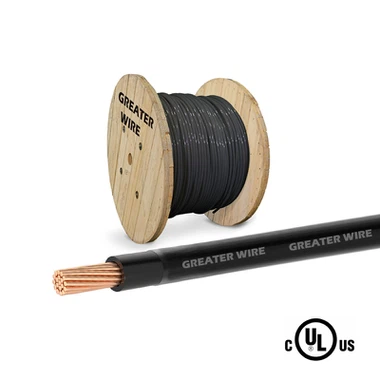

PregledŽica TFFN
Žica TFFN pomeni žico, prevlečeno s termoplastično fleksibilno napeljavo, upogljiv, vzdržljiv električni prevodnik, ki se običajno uporablja v svetilkah, krmilnih tokokrogih in napravah. Še posebej je znan po svoji prilagodljivosti in sposobnosti, da dobro deluje v suhih in vlažnih okoljih.
Glavne značilnosti žice TFFN:
Konstrukcija:
Bakreni vijačni vodnik za večjo prilagodljivost.
Izoliran s PVC (polivinilkloridom) in prevlečen z zaščitnim najlonskim plaščem.
Ocene:
Nazivna napetost: do 600 voltov.
Temperaturna ocena: 90 stopinj (194 stopinj F) v suhem okolju in 75 stopinj (167 stopinj F) v vlažnih pogojih.
Aplikacije:
Idealno za uporabo v svetilkah, krmilnih napeljavah in cevnih sistemih.
Prednosti:
Lahek in prilagodljiv.
Odporen na obrabo in kemikalije.
Pregled MTW žice
Žica MTW ali žica za strojno orodje je zasnovana posebej za industrijske aplikacije, ki vključujejo stroje in opremo. Je zelo vzdržljiv in sposoben prenesti mehanske obremenitve, ki se pogosto pojavljajo pri delovanju obdelovalnih strojev.
Glavne značilnosti žice MTW:
Konstrukcija:
Običajno ima vijačni bakreni vodnik za fleksibilnost.
Izoliran s PVC materialom, vendar nima dodatnega najlonskega premaza, ki ga najdemo v žici TFFN.
Ocene:
Nazivna napetost: do 600 voltov.
Temperaturna ocena: 90 stopinj (194 stopinj F) v suhem okolju, 60 stopinj (140 stopinj F) v mokrem okolju in 105 stopinj (221 stopinj F) za določene pogoje.
Aplikacije:
Posebej zasnovan za uporabo v industrijskih strojih, nadzornih ploščah in električnih ohišjih.
Prednosti:
Odlična odpornost na olja, hladilne tekočine in druge industrijske snovi.
Vzdržljiv v okoljih z visokim stresom.
Primerjava odTFFNin MTW Wire
1. Izolacija in premaz
Žica TFFN:
Ima PVC izolacijo z dodatnim najlonskim premazom, zaradi česar je zelo odporen na obrabo in kemikalije.
Žica MTW:
Izoliran samo s PVC-jem, ki zagotavlja ustrezno zaščito, vendar nima dodatne odpornosti, ki jo ponujajo najlonsko prevlečene žice.
2. Prilagodljivost
Žica TFFN:
Zasnovan tako, da je prilagodljiv za namestitev v tesnih prostorih, zaradi česar je primeren za svetilke in krmilno ožičenje.
Žica MTW:
Enako prilagodljiv, vendar zasnovan tako, da prenese mehanske obremenitve, zaradi česar je idealen za industrijska okolja.
3. Temperaturne ocene
Žica TFFN:
90 stopinj v suhem okolju in 75 stopinj v vlažnem okolju.
Žica MTW:
90 stopinj v suhem okolju, vendar z dodano oceno 60 stopinj za mokre pogoje, zaradi česar je bolj vsestranski za industrijsko uporabo.
4. Odpornost na okolje
Žica TFFN:
Najlonska prevleka zagotavlja dodatno odpornost proti kemikalijam in obrabi. Vendar pa je manj učinkovit proti olju in hladilnim tekočinam.
Žica MTW:
Posebej zasnovan za odpornost na olja, hladilne tekočine in industrijske onesnaževalce, zaradi česar je bolj primeren za uporabo v strojih in orodjih.
5. Certifikati in standardi
Žica TFFN:
Odobreno za uporabo kot pritrdilna žica ter na suhih in vlažnih lokacijah po standardih NEC.
Žica MTW:
Ustreza strogim industrijskim standardom, kot sta UL (Underwriters Laboratories) in CSA (Canadian Standards Association) za strojna orodja in industrijske aplikacije.
6. Aplikacije
| Funkcija | Žica TFFN | Žica MTW |
|---|---|---|
| Primarna uporaba | Svetlobna telesa, krmilna napeljava | Stroji in industrijska oprema |
| okolje | Suho in vlažno | Industrijska, mokra in obremenjena območja |
| Kemična odpornost | Zmerno (zahvaljujoč najlonski prevleki) | Visoka (zasnovana za olja in hladilne tekočine) |
Kdaj uporabitiTFFNŽica?
Svetlobna telesa:
Žica TFFN je lahka in prilagodljiva, zato jo je enostavno namestiti v tesnih prostorih za ožičenje svetlobnih naprav.
Ožičenje vodov:
Dobro deluje v kanalih in sistemih vodov, kjer je potrebna odpornost proti obrabi.
Krmilna vezja:
Idealen za uporabo v nizkonapetostnih krmilnih tokokrogih, ki zahtevajo prilagodljivost.
Vlažne lokacije:
Izolacija, prevlečena z najlonom, zagotavlja varno delovanje v vlažnih pogojih.
Kdaj uporabiti žico MTW?
Ožičenje strojev:
Zaradi odpornosti žice MTW na mehanske obremenitve in industrijske snovi je prednostna izbira za strojna orodja in opremo.
Nadzorne plošče:
Običajno se uporablja v nadzornih ploščah za industrijske stroje.
Odpornost na olje in hladilno tekočino:
Sposobnost žice MTW, da prenese olja, maziva in hladilna sredstva, zagotavlja dolgoročno delovanje v industrijskih okoljih.
Električna ohišja:
Primerno za ožičenje v omarah in ohišjih, kjer lahko pride do fizičnega stresa.
LahkoTFFNin žice MTW zamenjati?
Medtem ko imajo žice TFFN in MTW podobnosti v konstrukciji in nazivnih napetostih, so zasnovane za različne namene. Uporaba enega namesto drugega bi lahko povzročila neoptimalno delovanje ali varnostne težave:
Uporabite žico TFFN za:
Prilagodljivo ožičenje v stanovanjskih, poslovnih ali lahkih industrijskih okoljih.
Uporabite žico MTW za:
Industrijski stroji ali okolja, ki vključujejo olja, hladilna sredstva in mehanske obremenitve.
