Pri načrtovanju in namestitvi solarnega sistema je izbira pravega solarnega kabla (ali solarne žice) eden najpomembnejših vidikov. Solarni kabel je odgovoren za prenos električne energije, ki jo ustvarijo solarni kolektorji, do pretvornika, akumulatorja ali drugih komponent v sistemu. Izbira pravilne solarne žice zagotavlja, da bo sistem skozi čas deloval varno, učinkovito in zanesljivo.
V tem članku se bomo poglobili v različne vrste kablov, ki se uporabljajo v solarnih sistemih, njihove ključne značilnosti, aplikacije in kako izbrati pravi solarni kabel za vaše potrebe.
Vrste solarnih kablov
Solarni kabli so na voljo v različnih vrstah, od katerih je vsak zasnovan tako, da ustreza posebnim zahtevam solarnega sistema. Dve glavni vrsti solarnih kablov, ki se uporabljata v fotovoltaičnih (PV) sistemih, sta:
Solarni fotonapetostni kabli (za priključke na plošče)
AC kabli (za pretvornik in sistemske povezave)
Znotraj teh kategorij so solarni kabli razvrščeni tudi glede na material, vrsto izolacije in predvideno uporabo. Spodaj je razčlenitev različnih kablov, ki se običajno uporabljajo v solarnih napravah.
Solarni PV kabli
Solarni PV kabli so zasnovani za povezavo sončnih kolektorjev z razsmernikom in drugimi komponentami sistema. Ti kabli morajo vzdržati zunanje pogoje, saj bodo izpostavljeni soncu, dežju, vetru in ekstremnim temperaturam. Solarni fotonapetostni kabli imajo posebno izolacijo in zaščito, ki zagotavlja varnost in vzdržljivost.
Vrste solarnih PV kablov

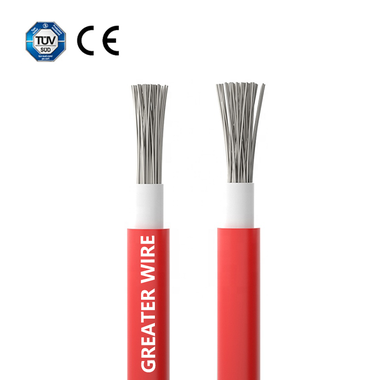

Enožilni kabli: Ti kabli imajo eno žico znotraj izolacijske plasti in se običajno uporabljajo za pozitivne in negativne povezave med sončnimi kolektorji in krmilnikom polnjenja ali pretvornikom.
Dvožilni kabli: Ti kabli so sestavljeni iz dveh žic, ki se običajno uporabljajo za zagotavljanje pozitivnih in negativnih povezav za solarni sistem. Ti se pogosto uporabljajo tudi za vzporedno povezovanje več sončnih kolektorjev.
Ključne značilnosti solarnih PV kablov:
UV odpornost: Izolacija kabla mora biti odporna na UV žarke, da prenese izpostavljenost sončni svetlobi brez poslabšanja. Večina solarnih kablov je izdelanih iz materiala, odpornega na UV žarke, kot je zamreženi polietilen (XLPE) ali termoplastični elastomer (TPE).
Temperaturna odpornost: Solarni kabli morajo biti sposobni delovati v širokem razponu temperatur. Iz tega razloga je izolacija sončne žice zasnovana za prenašanje ekstremnih temperatur, pri čemer je večina kablov ocenjena za delovanje med -40 stopinjami in +90 stopinjami.
Odporen na vremenske vplive: Solarni kabli morajo biti odporni na vremenske razmere, vključno z dežjem, snegom in vlago. Izolacija in plaščsolarni kabliso zasnovani tako, da preprečujejo vdor vode in korozijo.
Požarna odpornost: Dobra sončna žica mora imeti ognjeodporne lastnosti, kar zagotavlja, da lahko prenese toploto iz sončnih kolektorjev ali okoljskih virov, ne da bi se vnela.
Nizek padec napetosti: Upornost kabla mora biti nizka, da zmanjšate izgubo energije, ko električna energija potuje od plošč do pretvornika.
Material, uporabljen za sončne PV kable
Baker: Baker je najpogosteje uporabljen material za solarne kable zaradi odlične električne prevodnosti, ki zagotavlja minimalne izgube energije. Baker je tudi bolj trpežen in prilagodljiv kot aluminij, zaradi česar je boljša izbira za stanovanjske in poslovne solarne sisteme.
Aluminij: Aluminijasti solarni kabli so manj prevodni kot bakreni, vendar se uporabljajo v velikih komercialnih in komunalnih solarnih sistemih. So cenejši od bakra, vendar zahtevajo večje premere za prenos istega toka.
Vrste izolacije za sončne kable
Izolacijski material solarnega kabla ima pomembno vlogo pri njegovi trajnosti in učinkovitosti. Običajni izolacijski materiali vključujejo:
XLPE (premreženi polietilen): Ta izolacija se pogosto uporablja v solarnih PV kablih zaradi visoke temperaturne in UV odpornosti, zaradi česar je idealna za zunanja okolja. XLPE zagotavlja dolgotrajno zaščito in odlično mehansko trdnost, zaradi česar je prednostni izolacijski material za večino solarnih aplikacij.
TPE (termoplastični elastomer): TPE je fleksibilen, vremensko odporen material, ki se uporablja v solarnih kablih, ki zahtevajo visoko fleksibilnost. Uporablja se v inštalacijah, kjer so kabli izpostavljeni nenehnemu gibanju ali jih je treba upogniti okoli ozkih kotov.
PVC (polivinilklorid): Kabli s PVC izolacijo se včasih uporabljajo za nizkonapetostne ali notranje sisteme, vendar nimajo enake stopnje odpornosti proti okolju kot XLPE ali TPE. So cenejši, a manj vzdržljivi za uporabo na prostem.
AC kabli
AC kabli se uporabljajo za prenos električne energije izmeničnega toka (AC) od pretvornika do električne plošče ali sistema za shranjevanje. Ti kabli običajno povezujejo pretvornik z omrežjem ali z rezervnim napajalnim sistemom (kot je baterija). Ti kabli niso izpostavljeni enakim težkim zunanjim pogojem kot sončni PV kabli, vendar morajo še vedno izpolnjevati stroge varnostne standarde.
Vrste AC kablov
Enožilni AC kabli: Uporablja se za enofazne sisteme, kjer kabel prenaša eno fazo AC napajanja iz pretvornika.
Trižilni AC kabli: Uporablja se za trifazne sisteme, kjer pretvornik dovaja moč skozi tri faze. Ti kabli so zasnovani za prenos večje količine energije in so pogosti v večjih komercialnih ali industrijskih solarnih sistemih.
Izolacija in konstrukcija za AC kable
Kabli za izmenični tok, ki se uporabljajo v solarnih sistemih, morajo biti vzdržljivi in imeti visoko električno izolacijo, s posebnimi ocenami za napetost, tok in odpornost na okolje. PVC in XLPE se običajno uporabljata za kable za izmenični tok, pri čemer XLPE zagotavlja najboljšo vzdržljivost za visokonapetostne sisteme.
Izbira pravega kabla za sončne sisteme
Izbira pravega solarnega kabla je odvisna od različnih dejavnikov, vključno z velikostjo sistema, okoljskimi pogoji ter ocenami toka in napetosti. Spodaj so glavni dejavniki, ki jih je treba upoštevati pri izbiri sončne žice:
1. Nazivni tok in velikost kabla
Trenutna vrednost solarnega kabla je ključnega pomena, ker mora biti sposoben prenesti električno energijo, ki jo ustvarijo sončni kolektorji, ne da bi se pregrel. Solarni kabli so na voljo v različnih velikostih, s tipičnim premerom od 2,5 mm² do 16 mm² za stanovanjske sisteme in 25 mm² ali več za komercialne solarne instalacije.
2,5 mm² kabel: Primerno za sisteme nizke porabe (do 15A).
4 mm² kabel: Primerno za sisteme srednje moči (do 20A).
6 mm² kabel: Primerno za sisteme do 25A.
10 mm² ali več: Zahtevano za sisteme z visoko močjo (nad 30 A).
2. Nazivna napetost
Nazivna napetost solarne žice mora ustrezati napetosti sistema. Večina stanovanjskih solarnih sistemov uporablja kable z nazivno napetostjo 600 V, toda za sisteme z višjo napetostjo, kot so komercialni solarni sistemi ali sistemi na električni ravni, so potrebni kabli 1000 V ali 1500 V.
3. Temperaturna odpornost
Prepričajte se, da je solarna žica ocenjena tako, da prenese ekstremne temperature vašega okolja namestitve. Večina solarnih kablov je zasnovanih za delovanje med -40 in +90 stopinjami, vendar boste na območjih z izjemno vročino ali mrazom morda morali izbrati kable z višjo toleranco temperature.
4. UV in vremenska odpornost
Ker so sončni kabli običajno nameščeni na prostem, morajo biti odporni na UV žarke, da preprečijo degradacijo zaradi dolgotrajne izpostavljenosti soncu. XLPE in TPE sta odlični izbiri za UV odpornost. Poleg tega morajo biti kabli odporni na vremenske razmere, kot so dež, sneg in vlaga, da zagotovijo dolgo življenjsko dobo sistema.
5. Prilagodljivost in vzdržljivost
Pri inštalacijah, kjer je treba kable upogibati okrog vogalov ali jih pogosto premikati, postane fleksibilnost pomemben dejavnik. TPE kabli ponujajo odlično fleksibilnost, medtem ko so kabli XLPE bolj togi, vendar nudijo vrhunsko vzdržljivost.
Pogoste uporabe solarnih kablov
Stanovanjske sončne instalacije: V večini stanovanjskih inštalacij se solarni kabli velikosti 4 mm² ali 6 mm² z izolacijo iz XLPE uporabljajo za povezavo solarnih kolektorjev z razsmernikom in baterijskim sklopom. AC kabli se uporabljajo za povezavo pretvornika z električnim omrežjem.
Komercialni solarni sistemi: Večji sistemi zahtevajo večje velikosti kablov (npr. 10 mm², 16 mm² ali 25 mm²) za obvladovanje večje izhodne moči. Ti sistemi lahko uporabljajo tudi trifazne AC kable za obvladovanje večjih obremenitev in zagotavljanje učinkovite distribucije energije.
Sončne elektrarne v uporabnem obsegu: Solarne farme v velikem obsegu potrebujejo zelo velike solarne kable za obvladovanje ogromnega toka, ki ga ustvarja na stotine ali tisoče sončnih panelov. Te kmetije pogosto uporabljajo kable z nazivno napetostjo 1000 V ali 1500 V za upravljanje visokonapetostnih sistemov, skupaj z robustnimi AC kabli za povezavo z omrežjem.
