1. Razumevanje žice XHHW: Sestava in ključne značilnosti
XHHW (navzkrižno vezana polietilen visoka toplota in vodoodporna) žica znana po svojem robustnem izolacijskem sistemu in prilagodljivosti. Njegove primarne komponente vključujejo:
Vodniki: Običajno iz bakra ali aluminija, so vodniki XHHW nasedli zaradi prilagodljivosti.
Izolacija: Izolacija XHHW je sestavljena iz navzkrižnega polietilena (XLPE), ki ponuja vrhunsko toplotno stabilnost in odpornost na vlago.
Nacionalni električni kodeks (NEC) kategorizira XHHW žico za uporabo na suhih in mokrih lokacijah, temperaturno oceno do 90 stopinj v suhih pogojih in 75 stopinj v vlažnem okolju. Te lastnosti so vrhunska izbira za komercialne, industrijske in stanovanjske sisteme ožičenja.
2. xhhw izolacija: temelj zanesljivosti
TheXHHW izolacijaje hrbtenica uspešnosti žice. Navzkrižno vezani polietilen je podvržen kemičnemu procesu, ki povečuje njegovo molekularno strukturo, kar ima za posledico:
Visoka odpornost na toploto: Zdrži temperature do 90 stopinj, kar zmanjša tveganje za razgradnjo izolacije v vezjih z visoko obremenitvijo.
Odpornost na vlago: Idealno za mokre lokacije, vključno z zunanjimi in podzemnimi instalacijami.
Kemična in abrazijska odpornost: Ščiti vodnike pred olji, topili in fizično obrabo.
Te lastnosti zagotavljajo dolgoročno zanesljivost, tudi v težkih okoljih. Vendar pa ozemljitvene aplikacije zahtevajo dodatne premisleke, kot sta prevodnost in korozijska odpornost.
3. XHHW MC kabel: integracija ozemljitvenih vodnikov
Kabel XHHW MC (kovinsko oblečen)Združuje vodnike XHHW z zaščitnim kovinskim plastjo, pogosto aluminijem ali jeklom. Ta konfiguracija zagotavlja:
Mehanska zaščita pred preboji in drobljenjem.
Vgrajene ozemljitvene zmogljivosti skozi kovinski oklep.
NEC dovoljuje kovinski plašč MC kabla, da služi kot prevodnik za ozemljitev opreme (EGC), če izpolnjuje posebne zahteve (člen NEC 250.118). V takih primerih lahko XHHW MC kabel učinkovito podpira ozemljitvene sisteme, hkrati pa izkoristi trajnost izolacije.

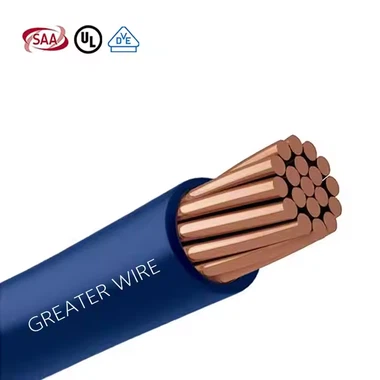

4. XHHW podzemne in neposredne prijave na pokop
Xhhw pod zemljoInstalacije so pogoste zaradi odpornosti izolacije proti vlagi in onesnaževalcih tal. ZaXhhw žica neposreden pokop, NEC nalaga skladnost s členom 300.5, ki opisuje globinske zahteve in zaščito pred fizičnimi poškodbami.
Ključne prednosti vključujejo:
V številnih scenarijih ni potrebe po vodulu, kar zmanjšuje čas in stroške namestitve.
Dolgoročne zmogljivosti na vlažnih ali korozivnih tleh.
Medtem ko XHHW ni sam po sebi ozemljitvena žica, njegova robustna izolacija zagotavlja, da ozemljitveni vodniki znotraj istega sistema ostanejo zaščiteni. Na primer, ločen ozemljitveni prevodnik (npr. Goli baker) se lahko v neposrednem pokopavanju z neposrednimi pokopnimi žicami poveže z žicami XHHW.
5. Ali se lahko za ozemljitev uporabijo XHHW prevodniki?
Ozemljitveni vodniki morajo izpolnjevati stroga merila za prevodnost, korozijsko odpornost in identifikacijo. V skladu s členom 250 NEC so ozemljitveni vodniki običajno:
Golo ali izolirano.
Identificirano z zeleno ali zeleno z izolacijo z rumenimi črtami.
XHHW vodnikiso ponavadi izolirani v črni, rdeči ali drugi barvah, ki ne ustrezajo zahtevam NEC za barvno kodiranje za ozemljitev. Vendar se lahko XHHW uporablja kot del ozemljitvenega sistema v določenih kontekstih:
Oprema za ozemljitev opreme (EGC): Ko je nameščen znotraj MC kabla, lahko kovinska plašča služi kot EGC, medtem ko XHHW žice nosijo tok.
Dodatna ozemljitev: XHHW se lahko uporablja poleg namenske ozemljitvene žice za dodatno zaščito.
Kritične omejitve vključujejo:
XHHW izolacija ni ocenjena za neposredno uporabo kot ozemljitveni elektrodni prevodnik (GEC).
Zahteve za barvno kodiranje omejujejo njegovo samostojno uporabo za ozemljitvene namene.
6. Prednosti XHHW žice v električnih sistemih
Poleg ozemljitve se XHHW odlikuje v več aplikacijah:
Komercialne zgradbe: Powers razsvetljava, HVAC in stroji.
Industrijske objekte: Upira se toploti in kemikalijam v bližini težke opreme.
Sistemi obnovljive energije: Primerno za sončne kmetije in vetrne turbine.
Toneposreden pokopZmogljivost odpravlja potrebo po vodulu v podzemnih vožnjah, medtem koXHHW izolacijazagotavlja varnost v mokrih okoljih, kot so kleti in podstanice.
7. Najboljše prakse namestitve za XHHW Wire
Za čim večjo zmogljivost:
Upoštevajte smernice NEC za globino pokopa in uporabo vodnikov.
Za preprečevanje poškodb izolacije uporabite kompresijske konektorje.
Združite XHHW z namenskim ozemljitvenim prevodnikom v kritičnih sistemih.
ZaXHHW MC kabel, zagotovite, da je kovinski plašč pravilno vezan na ozemljitvene sponke.
