H05V-K in H07V-K sta dva široko uporabljena enožilna-prožna kabla s PVC-izolacijo v ožičenju zgradb in opreme. Na prvi pogled se morda zdita podobna, vendar se njune nazivne napetosti, mehanske lastnosti in primerne uporabe bistveno razlikujejo. Za inženirje, vodje projektov in kupce pravo vprašanje ni "kaj je bolje", ampak"pod kakšnimi pogoji lahko eden nadomesti drugega."
Ta članek zagotavlja jasno primerjavo,-ki temelji na standardih, in praktične smernice za odgovor: kdaj lahko H07V-K varno nadomesti H05V-K? Zakaj je v večini primerov to mogoče? In kaj je treba pred tem preveriti? Z jedrnato, a izčrpno analizo vam ta vodnik pomaga zagotoviti skladnost, varnost in stroškovno učinkovitost pri izbiri kablov za električne instalacije.
Kaj sta kabla H05V-K in H07V-K?

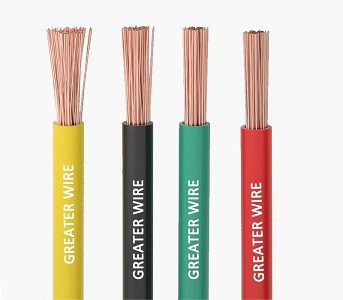

- H05V-K: Nazivna napetost300/500 V, ki je sestavljen iz finožilnih bakrenih vodnikov s PVC izolacijo. Običajno se uporablja v lahkih-napeljavah, gospodinjskih aparatih, krmilnih omaricah in nizko-napetostnih povezavah.
- H07V-K: Nazivna napetost450/750 V, prav tako izdelan iz finožilnih bakrenih vodnikov s PVC izolacijo, vendar zasnovan za višjo napetost in mehansko trdnost. Primeren je za gradnjo razdelilnih napeljav, industrijskih panelov in fiksnih inštalacij.
- Oba sta skladna s standardoma IEC 60227 ali VDE 0281, vendar se razlikujeta po razredu napetosti, prerezu-vodnika in področju uporabe - ključnih tehničnih razlikah, ki določajo medsebojno zamenljivost.
Ključne tehnične razlike
| Parameter | H05V-K | H07V-K | Vpliv na zamenjavo |
|---|---|---|---|
| Nazivna napetost | 300/500 V | 450/750 V | H07V-K zagotavlja višjo napetostno toleranco - običajno sprejemljivo kot nadomestek |
| Skupni-razpon preseka | 0,5–2,5 mm² | 1,5–35 mm² | Majhne velikosti morda niso vedno na voljo za H07V-K |
| Izolacija in mehanska trdnost | Tanjša izolacija | Debelejša izolacija, močnejša | H07V-K nudi večjo vzdržljivost |
| Prilagodljivost | Zelo visoka (majhne velikosti) | Visoko (večje velikosti) | Podobna prilagodljivost; H05V-K boljši za tesne prostore za ožičenje |
| Temperaturna odpornost | Standardno | Širši obseg delovanja | H07V-K je bolj odporen na vročino in staranje |
| Tipični standardi | Domače, nadzorne plošče | Industrijske in gradbene napeljave | Zamenljivost mora ustrezati lokalni kodi |
Ali lahko H07V-K nadomesti H05V-K?
Da -H07V-K lahko nadomesti H05V-Kko so izpolnjeni naslednji tehnični pogoji:
- Zahteve glede napetosti in izolacije:Delovna napetost aplikacije ne presega 450/750 V, izolacijska zmogljivost pa je enaka ali boljša od prvotne zasnove.
- Prerez-prevodnika in nazivni tok:Nadomestni kabel mora izpolnjevati ali presegati zahtevano tokovno-nosilnost in vzdržati kratke-stične pogoje. Upoštevati je treba zmanjšanje moči za način namestitve (npr. v vodu, v zraku ali v snopih).
- Združljivost terminala in priključka:Fleksibilnost vodnika in zunanji premer se morata pravilno prilegati sponkam ali konektorjem, da preprečite slab stik.
- Upogibni radij in prostorske omejitve:Za kompaktne ali pogosto upognjene namestitve preverite, ali je najmanjši radij upogiba H07V-K sprejemljiv.
- Skladnost z lokalnimi električnimi predpisi:Vedno potrdite, da zamenjava ustreza regionalnim električnim ali gradbenim standardom (IEC/VDE/BS itd.).
Zakaj je zamenjava običajno možna:
H07V-K ponuja višjo napetost in mehanske ocene, kar pomeni, da lahko varno deluje v vseh pogojih, ki jih prenese H05V-K. Zagotavlja dodatno varnostno rezervo in daljšo življenjsko dobo.
Ko zamenjava morda ni primerna:
Če so potrebne zelo majhne velikosti vodnikov (npr. 0,5 mm²) in niso na voljo v H07V-K, ali če je prostor izjemno omejen s priključki, zasnovanimi za ultra-fleksibilne žice, lahko zamenjava povzroči težave pri namestitvi ali neskladnost. Slepa zamenjava brez tehničnega preverjanja lahko povzroči pregrevanje ali slabe zaključke.
Prednosti uporabeH07V-KKabli
- Višja napetost in varnostna meja:Varno podpira zahtevne električne sisteme.
- Večja mehanska vzdržljivost:Debelejša izolacija poveča zaščito.
- Izboljšana dolgoživost:Boljša odpornost na vročino, vibracije in staranje.
- Zmanjšane potrebe po vzdrževanju:Manjše tveganje za poškodbe izolacije in izpade.
- Širši obseg uporabe:Idealen za industrijske nadzorne plošče, ožičenje zgradb in fiksne instalacije.
Kdaj izbratiH05V-KNamesto tega?
- Nizko{0}}napetostne ali stroškovno-občutljive aplikacije, kot so notranja napeljava naprave ali nadzorne plošče.
- Kompaktne ali tesne-prostorske namestitvekjer so potrebne ultra{0}}prilagodljive žice z-majhnim presekom.
- Začasne ali kratkoročne-nastavitvekjer je dolgoročna-trajnost manj pomembna.
V takih scenarijih ostaja H05V-K bolj ekonomična in praktična možnost.
Kako izbrati pravi kabel za vaš projekt
- Določite električne parametre:Napetost, največji tok, dopustni padec napetosti in pogoji kratkega-stika.
- Ocenite okoljske in mehanske dejavnike:Izpostavljenost vročini, olju, vibracijam ali kemičnim sredstvom.
- Preverite zahteve za odpoved:Tip priključka, način stiskanja in najmanjši radij upogibanja.
- Preverite trenutno-nosilnost:Upoštevajte način namestitve in korekcijske faktorje temperature okolja.
- Potrdite skladnost in certifikat:Prepričajte se, da kabel ustreza IEC/VDE ali lokalnim standardom.
- Posvetujte se s profesionalnim dobaviteljem:Pred dokončanjem zamenjave zahtevajte vzorce in tehnično podporo.
| Funkcija | H05V-K | H07V-K | Navodila za zamenjavo |
|---|---|---|---|
| Nazivna napetost | 300/500 V | 450/750 V | H07V-K zagotavlja večjo varnostno mejo |
| Tipična uporaba | Ožičenje aparatov, nadzorne plošče | Stavbno ožičenje, industrijske plošče | Zamenljiv, ko-prerez in namestitev dopuščata |
| Stroški | Nižje | Nekoliko višje | Dolgoročni-stroški so pogosto nižji zaradi vzdržljivosti |
| Prilagodljivost | Odlično (majhne žice) | Dobro (večje velikosti) | Pred zamenjavo preverite prileganje terminala |
