Scenariji uporabe fotonapetostnega kabla UL 4703 v fotovoltaičnih elektrarnah

Medtem ko se svetovna energetska struktura spreminja, je fotovoltaična (PV) proizvodnja energije postala eden najhitreje-rastočih sektorjev obnovljive energije. Ne glede na to, ali gre za velike-nazemne-fotovoltaične elektrarne ali porazdeljene solarne projekte na strehah, imajo kabli ključno vlogo pri zagotavljanju zanesljivega prenosa električne energije. Kabel ni samo prevodnik električne energije-ampak neposredno vpliva na varnost, učinkovitost in-dolgoročno stabilnost celotnega PV sistema.

Med široko paleto kablov, ki so na voljo, jeUL 4703 PV kabelizstopa kot namenski solarni kabel, zasnovan tako, da vzdrži težka zunanja okolja. S svojimi vrhunskimi električnimi lastnostmi, odlično vremensko odpornostjo in skladnostjo s severnoameriškimi standardi je UL 4703 postal eden najpogosteje uporabljenih kablov v PV elektrarnah.

Ta članek ponuja celovito analizotehnične značilnosti UL 4703 PV kabla, raziskuje njegove scenarije uporabe v PV elektrarnah in ga primerja z drugimi običajnimi vrstami kablov, zlasti XHHW-2. Poudarja tudi prednosti, ki jih ponuja naše podjetje v smislu ponudbe izdelkov, tehnične podpore, prilagajanja in mednarodnega sodelovanja, ki globalnim strankam zagotavlja zanesljive kabelske rešitve za projekte sončne energije.

Kaj jeUL 4703 PV kabel?

PV kabel UL 4703 je namenski kabel, zasnovan posebej za fotonapetostne sisteme v skladu zUL standardi. Uporablja se predvsem za ožičenje med solarnimi moduli, od modulov do kombiniranih omaric in od kombiniranih omaric do razsmernikov. Za razliko od-splošnih kablov je UL 4703 narejen za uporabodolgotrajna-izpostavljenost na prostemin izpolnjujejo stroge zahteve solarnih naprav.

Ključne značilnosti fotonapetostnega kabla UL 4703

• Nazivna napetost: Na voljo v 600 V, 1000 V in 2000 V za izpolnjevanje visoko{3}}napetostnih zahtev PV sistemov.
• Temperaturna ocena: Zasnovan za neprekinjeno delovanje pri90 stopinjs kratkotrajno-odpornostjo do 120 stopinj.

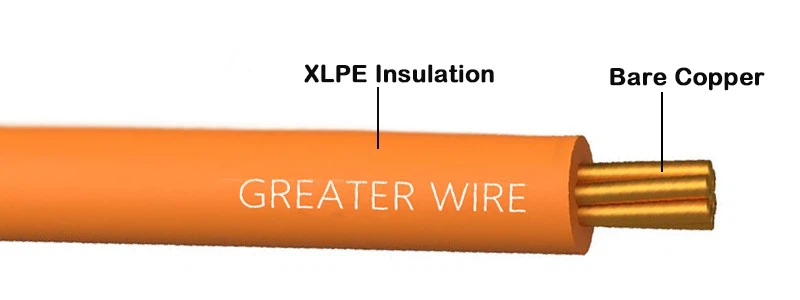

• Izolacijski material: običajno navzkrižno povezan polietilen (XLPE) ali enakovreden, ki nudi odlično dielektrično trdnost in mehansko vzdržljivost.
• Material jakne: UV-odporen,-ognjevaren, odporen-na obrabo-in odporen na vremenske vplive za dolgotrajno-uporabo na prostem.
• Ognjevarnost: Ustreza standardom za testiranje plamena FT4/IEEE 1202, kar zagotavlja skladnost s severnoameriškimi varnostnimi predpisi.
• Metode namestitve: Primerno za napeljavo v kanale, neposredne vkope, antene in instalacije v kabelskih policah.

Zahvaljujoč tem lastnostim kabli UL 4703 zagotavljajodolgoročna-zanesljivostv PV sistemih, ki delujejo v težkih okoljskih pogojih.

Scenariji uporabe fotonapetostnega kabla UL 4703

Od PV modulov do kombiniranih omaric

Na tisoče solarnih modulov v fotonapetostnem obratu je treba medsebojno povezati in povezati s kombiniranimi omaricami. Kabli, uporabljeni v tem razdelku, morajo imeti:

• UV odpornostvzdržati dolgotrajno izpostavljenost sončni svetlobi brez degradacije;
• Prilagodljivostza enostavno usmerjanje med gosto razporejenimi moduli;
• Stabilna električna zmogljivostza zmanjšanje padca napetosti pri dolgih vožnjah.

UL 4703 PV kabel je zasnovan točno za ta namen, saj zagotavlja varen in učinkovit prenos energije iz solarnih modulov.

Od kombiniranih omaric do pretvornikov

Odsek med kombiniranimi omaricami in razsmerniki prenaša kombinirani izhodni tok, kar zahteva kable z večjo-tokovno nosilnostjo in odpornostjo proti ognju. UL 4703 PV kabel zagotavlja robustno izolacijo in prevodnost, potrebno za zagotavljanje učinkovitosti in varnosti.

Od pretvornikov do AC razdelilnih plošč

Čeprav je UL 4703 v prvi vrsti zasnovan za stran DC, se lahko v določenih zasnovah sistema uporablja tudi v ožičenju AC med pretvorniki in distribucijsko opremo. Njegove lastnosti izolacije in plašča zagotavljajo varnost in zanesljivost v aplikacijah z enosmernim in izmeničnim tokom.

Neposredni pokopi in zračne instalacije

V fotonapetostnih napravah,-vgrajenih na tla, morajo kabli prečkati različne terene, kar pogosto zahteva neposredno vkopavanje in napeljavo po zraku. UL 4703 deluje zanesljivo v obeh primerih:

Neposredni pokop: Njegov robusten plašč vzdrži razmere v tleh brez dodatne zaščite cevi.

Montaža antene: Močna mehanska trdnost in odpornost proti obrabi zagotavljata stabilno delovanje tudi v vetrovnem in peščenem okolju.

Posebna okolja

• Puščavska območja z-visoko temperaturo: Toplotna odpornost UL 4703 zagotavlja stabilnost izolacije pri intenzivni vročini.
• Visoko-lokacije: Ohranja dielektrične lastnosti v pogojih nizkega-zračnega tlaka.
• Tropska in vlažna območja: Odlična odpornost na vlago preprečuje okvaro izolacije zaradi vdora vode.

Primerjava medUL 4703in kabli XHHW-2

XHHW-2 je še en pogosto uporabljen kabel v električnih sistemih. Vendar se v primerjavi z UL 4703 v solarnih aplikacijah pokaže več razlik:

Ta primerjava kaže, da je XHHW-2 zanesljiv pri industrijskem in gradbenem ožičenju, fotonapetostni kabel UL 4703bolj primeren za zahtevne, dolgoročne-zahteve sončnih elektrarn na prostem.

Tehnične prednosti PV kabla UL 4703

1. Dolgotrajna-odpornost na vremenske vplive: Optimizirana formula jakne zagotavlja odpornost na UV, ozon in ekstremne temperature, kar podpira življenjsko dobo na prostem, ki presega 25 let.

2.Stabilne električne lastnosti: nizek upor in visoka prevodnost zmanjšata izgube moči in izboljšata učinkovitost sistema.

3. Visoka odpornost proti ognju: Ustreza strogim severnoameriškim kodeksom požarne varnosti.

4. Enostavnost namestitve: Prilagodljiva zasnova poenostavlja usmerjanje v gosto zapakiranih poljih modulov.

5.Prilagodljivost vseh-scenarij: Zanesljivo deluje v puščavah, na strehah, na visoki nadmorski višini in v vlažnem okolju.

Naše prednosti izdelka

• Profesionalno izdelujemo kable s certifikatom UL-s celotno ponudbo izdelkov

Naše podjetje je specializirano zaŽice in kabli s certifikatom UL-, ki ponuja UL 4703, THHN, THW, MC kabel, AC kabel in več. Stranke lahko raziščejo naše celotnoUL žicaserije izdelkov za celovite rešitve.

• Naši kabli v celoti izpolnjujejo zahteve ameriškega trga

Vsi izdelki so v skladu zCertifikati UL in CSA, ki zagotavlja združljivost z zahtevami solarnih projektov v ZDA, Kanadi in Latinski Ameriki.

• Zagotavljamo popolno pokritost specifikacij in modelov

Od4AWG do 1000 kcmil, naši kabli pokrivajo širok razpon sistemskih zmogljivosti in podpirajo projekte različnih velikosti in zahtevnosti.

• Zagotavljamo močno dobavno zmogljivost in hitro dostavo

Ne glede na to, ali potrebujete majhna poskusna naročila ali pošiljke v razsutem stanju za velike projekte EPC, nudimo hiter čas izvedbe, da zagotovimo nemoten napredek projekta.

• Naše storitvene prednosti so celovite

Ponujamostrokovno pred{0}}prodajno tehnično svetovanjeinpo-prodajna podpora, ki zagotavlja, da stranke prejmejo navodila pri izbiri, namestitvi in ​​delovanju.

• Imamo bogate izkušnje z mednarodnim sodelovanjem

Z leti strokovnega znanja o proizvodnji in izvozu smo vzpostavili dolgoročna-partnerstva s strankami po vsejAmeriki, Evropi, Avstraliji in Bližnjem vzhodu.

• Vsi naši kabli imajo UL certifikat

Vsak izdelek ustreza standardom UL, kar zagotavlja skladnost, varnost in dolgoročno-zanesljivost na mednarodnih trgih.

• Ponujamo celovite storitve prilagajanja s popolnimi barvnimi možnostmi

Nudimo prilagajanje vmateriali, specifikacije, dolžina, barva, zmogljivost, oznake in pakiranje, ki skrbi za potrebe izvajalcev EPC, distributerjev in lastnikov projektov po vsem svetu.

Uporaba v industrijiUL 4703 PV kabel

1.Komunalne{1}}nazemne-fotovoltaične naprave: UL 4703 is widely applied in >Projekti z močjo 100 MW, zlasti za povezave-na-kombinacijsko omarico, kar zmanjšuje stroške vzdrževanja.

2. Strešni solarni projekti: Zaradi svoje prilagodljivosti je idealen za vgradnjo v kompleksne gradbene strukture.

3.Solarni + sistemi za shranjevanje: Dokazuje odlično stabilnost pri visokih zahtevah enosmernega toka v integracijah shranjevanja energije.

4.Globalni trgi: Obširno razporejen v ZDA, Mehiki, Čilu, Braziliji in drugih mednarodnih solarnih projektih.
