1, osnovna definicija in strukturna sestava
1.1 PregledAC 90 kabel
AC 90 (oklepni kabel 90 stopinj C) je aluminijasti oklepni kabel s papirnim ali polimerni izolacijskim slojem med njegovimi prevodniki . Ne vključuje dodatne ozemljitvene žice, ampak je del zanke ozemljitve
1.2 PregledMC kabel
MC (metal CAD) kabel je vrsta več prevodniškega kabla s kovinskim ovojem, običajno vključuje izolirano ozemljitveno žico, ki ima bolj popolno strukturo in je primerna za bolj zapletena in izpostavljena okolja . MC kovinski kabel, ki se široko uporabljajo v industrijskih, komercialnih in stanovanjskih gradbenih sistemih, in lahko uporabljate v suhih, in celo koristnih plinovodih, in vlažnih in vlažnih plinovodskih okoljih in vlažnih plinovodskih okoljih.
2, Primerjalna tabela kabla AC 90 inMC kovinski obložen kabel
| Primerjaj TTEM | Kabel AC90 | MC kabel |
| polno ime | Oklepni kabel 90 stopinj | Kabel, oblečen v kovino |
| Tip oklepa | Vključen aluminijast oklep | Aluminijasti ali jekleni oklep |
| Struktura vodnika | Bakreni prevodnik ali aluminijast prevodnik | Bakreni prevodnik ali aluminijast prevodnik |
| Konfiguracija ozemljitvene žice | Običajno ni neodvisne ozemljitvene žice, ki se zanaša na oklep kot ozemljitveno žico | Vključno z neodvisno izolirano ozemljitvijo |
| temperatura delovanja |
Največ 90 stopinj c | Do 90 stopinj C (na voljo so tudi 105 stopinj C visokotemperaturni modeli) |
| Namestitveno okolje | Suha in zaščitena območja (na primer znotraj suspendiranih stropov) | Suha, vlažna in izpostavljena območja (na primer tla in stene) |
| Odpornost na mehanski šok | močnejši | Močnejši, primerni za izpostavljenost in industrijsko uporabo |
| Zmogljivost korozije | šibka | Neobvezni modeli z zunanjim zaščitnim slojem proti koroziji |
| Prilagodljivost namestitve | dobro | Bolje, bolj prilagodljivo |
| Standardi | CSA C22.2 Ne . 51 | CSA C22.2 Ne . 51, ne . 230, UL 1569 |
| Zahteve za testiranje kontinuitete | Strožje (zahteve za ozemljitev oklepa) | Neodvisna ozemljitvena žica je enostavno zaznati in vzdrževati |
| Tipični scenariji aplikacije | Notranja ožičenje in suspendirani stropi v poslovnih stavbah | Industrijski objekti, stanovanjski napajalnik, povezava opreme |
3, Analiza strukturne sestave AC90 žice in MC žice
3.1 AC 90 Žična struktura
Prevodnik: ponavadi mehak baker ali aluminijast prevodnik;
Izolacijski sloj: termoplastični PVC ali XLPE material; Kot T90 Wire, RW90 Wire
Izolacijski sloj: poliestrski trak ali papirna plast;
Oklepna plast: aluminijasti prepleteni trak oklep;
Brez neodvisne ozemljitvene žice: Oklepna plast služi tudi kot ozemljitvena pot .

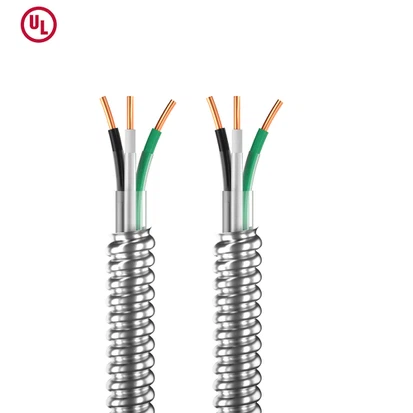

3.2 MC Električna žicaStruktura
Prevodnik: baker ali aluminij;
Izolacijska plast: termosetska ali termoplastična izolacija, kot je Thhn Wire, XHHW žica;
Polnilni sloj: Uporablja se za konstrukcijsko stabilnost;
Oklepna plast: aluminijast ali jekleni zaklepni trak;
Ozemljitvena žica: vsaj en zeleni ali zeleni/rumeno izoliran ozemljitveni prevodnik .
4, Primerjava tehnične uspešnosti medAC90 žicainMC žica
4.1 Električna zmogljivost
MC-
4.2 Termična zmogljivost
Oba sta približno enaka pri nazivni temperaturi (90 stopinj C), vendar lahko MC -
4.3 Mehanske lastnosti
MC Električna žica je opremljena s kovinskim oklepom, ki ima močno udarno odpornost in je primerna za okolja, ki zahtevajo izpostavljeno ožičenje ali lahko vplivajo zunanje sile . AC 90 kabli so primernejši za okolja z nižjimi mehanskimi zahtevami, kot so cevovodi in stropi .
5, metoda namestitve in standardne specifikacije
5.1 Način namestitve
Kabel AC 90: Običajno se uporablja za vnosno izpostavljeno namestitev in namestitev v suspendiranih stropih, posebno pozornost je treba nameniti neprekinjenosti in zanesljivosti ozemljitvene povezave .
MC kabel: primeren za različne metode polaganja, vključno z izpostavljenim polaganjem, zakopanjem, navojem v notranjosti cevi in uporabo na zgradbi zunanjih sten, z močno prilagodljivostjo .
5.2 Izvedbeni standardi
AC 90 žica: skladen s kanadskim standardom CSA C22.2 št . 51;
MC WIRE: V skladu z UL 1569, CSA C22 . 2 No . 230, poleg tega pa ustreza predpisom NEC (Nacionalna električna koda) za namestitev na območjih razreda I in II.
6, Okolje za uporabo in značilne uporabe kabla AC 90 in MC kabla
| Application Environment | Priporočena vrsta kabla | Razlog opis |
| Suspendiran strop, suho območje | AC 90 kabel | Nizki stroški, preprosta struktura in enostavna namestitev |
| Industrijska proizvodna delavnica | MC kabel | Neodvisna, varna in zanesljiva z zemeljskimi žicami |
| Medicinski/šola/laboratorij | MC kabel | Zahteva visoko varnost ozemljitve in prilagodljivo ožičenje |
| Začasna ožičenje moči | MC kabel | Večkratna in zelo odporna na mehanske poškodbe |
| Ožičenje v zaprtih prostorih v apartmajih ali poslovnih območjih | AC 90 kabel | Razumni nadzor stroškov za zadovoljevanje osnovnih varnostnih potreb |
| Vlažno ali kemično okolje | MC kabel | (Model proti koroziji) Plašča je odporna na kemično korozijo in je primeren za vlažna in jedko območja |
7, Prednosti in slabosti žice AC90 inMC kovinski obložen kabel
Prednosti in slabostiAC 90 kabel
Prednost:
Nizki stroški;
Oklepna plast zagotavlja določeno mehansko zaščito;
Enostavna namestitev;
Primerno za suha okolja v večini komercialnih stavb .
Slabosti:
Brez neodvisne ozemljitvene žice, ozemljitvene zmogljivosti ni odvisno od povezave z oklepom;
Ni primeren za vlažno ali izpostavljeno okolje;
Testiranje ozemljitve kontinuitete je zapleteno .
Prednosti in slabostiMC kabel
Prednost:
Vsebuje neodvisne ozemljitvene vodnike, visoka varnost;
Prilagodljiva namestitev in močna prilagodljivost okolja;
Močna odpornost proti koroziji in mehanskem udarcu;
Skladen z več električnimi in gradbenimi kodami .
Slabosti:
Visoki stroški;
Teža je sorazmerno velika in za ožičenje . je potrebna večja podporna struktura
