prilagodljiv kabel relejne plošče, izdelan za organizirano notranjo električno montažo

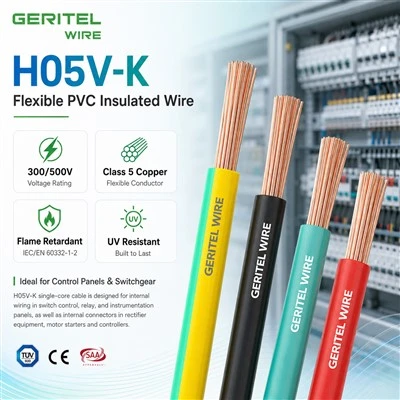

H05V-K uporablja fino{2}}bakreni vodnik razreda 5 s PVC izolacijo za relejne omare, vmesne relejne plošče in krmilne vmesniške omarice. Ta stran cilja na iskanjaOžičenje releja H05V-K, enožilno kontrolno žico in fino vijačni panelni kabel, hkrati pa ohranja dosledno tehnično definicijo izdelka. fleksibilnost omogoča lažje oblačenje kratkih poti med releji, terminali in krmilnimi napravami. Žica je namenjena za ustrezno fiksno ali zaščiteno notranjo uporabo, zato mora končna izbira upoštevati risbo opreme, napetost, način namestitve in lokalne predpise. GERITEL WIRE lahko potrdi podrobnosti o konstrukciji, barvi in pakiranju pred množično proizvodnjo.

SPECIFIKACIJE IZDELKA

H05V-K cable for electrical appliance internal wiring

Aplikacije

Ožičenje iz PVC plošč za uporabo v krmilnih, relejskih in instrumentacijskih ploščah močnostnih stikalnih naprav ter za namene, kot so notranji konektorji v usmerniški opremi, zaganjalnikih motorjev in krmilnikih.

SPECIFIKACIJE
Nazivna napetost Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperaturna ocena	Popravljeno: -30 stopinj do +70 stopinj Upogibno: -5 stopinj do +70 stopinj
Najmanjši radij upogiba	Fiksno: 6 x celotni premer
Dirigent	Fleksibilni bakreni vodnik razreda 5
Izolacija	PVC (polivinilklorid)
Barva izolacije	Rdeča, črna, modra, oranžna, rumena, bela, zelena/rumena, vijolična, roza, siva, rjava
STANDARDI	EN 50525-2-31, EN 60228 Zaviralec gorenja v skladu z IEC/EN 60332-1-2 UV odporen

DIMENZIJE

NAZIVNA POVRŠINA PREREZA mm²

	NAZIVNI SPLOŠNI PREMER mm²	NAZIVNA TEŽA kg/km
	NAZIVNI SPLOŠNI PREMER mm²	NAZIVNA TEŽA kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

DIVNIKI

IMENSKI KRIŽ ODDELEKAL OBMOČJE mm²	NAJVEČJI PREMER ŽIC V VODNIKU mm	NAJVEČJI UPOR PREVODNIKA PRI 20 stopinjah ohmov/km
IMENSKI KRIŽ ODDELEKAL OBMOČJE mm²	NAJVEČJI PREMER ŽIC V VODNIKU mm	Navadne žice
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRIČNE KARAKTERISTIKE

NOMINALNI KRIŽ EKCIJSKO OBMOČJE mm²	REFERENČNA METODA A (PRILOŽENO V VODNIK V TERM IZOLACIJSKA STENA ITD.) Amperi		REFERENČNA METODA B (ZAPRT V CEV V STENI ALI V TRUNKING ITD. Amperi		REFERENČNA METODA C (ODREŽENO DIREKTNO) Amperi		REFERENČNA METODA F (V PROSTEM ZRAKU ALI NA PERFORIRANEM KABELSKEM POLJU ITD. VODORAVNO ALI NAVPIČNO ITD.) Amperi
							Ganljivo			Razmaknjeno s en premer
							Ganljivo			2 kabla eno-fazni AC ali DC ali 3 kabli tri{3}}fazni AC ravni
	2 kabla Eno-fazni AC ali DC	3 ali 4 kabli Tri{0}}faze AC	2 kabla Eno-fazni AC ali DC	3 ali 4 kabli Tri{0}}faze AC	2 kabla Eno-fazni AC ali DC	3 ali 4Kabli tri-Faza AC	2 Kabli Enofazni AC ali DCravno	3 Kabli Tri{0}}faze ACflat	3 Kabli Tri{0}}faze ACtrefoil	Vodoravno	Navpično
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFIKATI

flexible panel wire for electrical appliance internal wiring

PVC insulated wire for electrical appliance internal wiring

EMBALAŽA

Roll

Class 5 copper wire for electrical appliance internal wiring

Plastični kolut

300/500V wire for electrical appliance internal wiring

Majhen lesen kolut

APLIKACIJA

single core flexible wire for electrical appliance internal wiring

Industrijska nadzorna plošča

internal wiring cable for electrical appliance internal wiring

Priključek za obnovljivo energijo

Ožičenje stikalne plošče

PRIMER

Nadgradnja stikalne plošče letališča Adelaide

Glavna industrijska stikalna plošča Distribucija električne energije

Zamenjava fleksibilnega kabla glavne stikalne plošče

ZAKAJ IZBRATI NAS

30Dolgoletne izkušnje
na enem-storitvi

Dongguan Greater Wire & Cable Co., Ltd. je profesionalni inženirski-proizvajalec kablov na Kitajskem, ki dobavlja certificirane rešitve električnih kablov za gradbene, industrijske, rudarske, energetske in infrastrukturne projekte po vsem svetu.

S 30.000 m² veliko tovarno, 30 proizvodnimi linijami, izkušenimi inženirji in strogo ekipo za nadzor kakovosti nudimo zanesljive, sledljive in skladne kabelske izdelke za mednarodne inženirske aplikacije. Naši izdelki so podprti s certifikati, vključno s SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS in ISO.

Zavezani smo varnosti, kakovosti, preglednosti in dolgoročnemu-partnerstvu. Od pregleda surovin do testiranja končnega izdelka je vsaka serija skrbno nadzorovana, da se zagotovi stabilno delovanje in zanesljiva projektna uporaba.

Večji kabel - Certificirana kakovost. Zanesljiva dobava. Inženirska vrednost.

flexible panel wire for lighting fixtures

15K

Končani projekti

150+

strokovno osebje

15K

zadovoljne stranke

92+

nagrade & certifikati

NAPRAVA OPREME

PVC insulated wire for lighting fixtures

Class 5 copper wire for lighting fixtures

internal wiring cable for lighting fixtures

GLOBALNI CERTIFIKATI

single core flexible wire for lighting fixtures

FOTOGRAFIJE STRANK

H05V-K wire for lighting equipment internal wiring

MEDNARODNI PREVOZI

Pomorski prevoz

Ponujamo zanesljive rešitve pomorskega prevoza za-velika naročila. Vaše blago je varno zapakirano in poslano v zabojnikih, kar zagotavlja stroškovno-učinkovito dostavo v pristanišča po vsem svetu.

Letalski tovorni promet

Za hitrejšo dostavo naša storitev letalskega prevoza zagotavlja, da vaši izdelki hitro dosežejo mednarodne destinacije, s skrbnim ravnanjem in popolnim sledenjem na poti.

International Express

Potrebujete nujne pošiljke? Naša mednarodna hitra storitev učinkovito dostavlja majhna do srednja naročila in zagotavlja storitev od vrat-do-vrat s-sledenjem v realnem času za brezskrbnost.

H05V-K cable for lighting equipment internal wiring

ZADRUŽNIK

Iščemo kooperanta za širitev poslovanja.

flexible panel wire for lighting equipment internal wiring

PVC insulated wire for lighting equipment internal wiring

Class 5 copper wire for lighting equipment internal wiring

300/500V wire for lighting equipment internal wiring

internal wiring cable for lighting equipment internal wiring

single core flexible wire for lighting equipment internal wiring

Kako sodelovati z nami?

Preprosto delite svoje zahteve, prejmite našo profesionalno rešitev, potrdite vzorce in uživajte v hitri, zanesljivi proizvodnji ter dostavi po vsem svetu - delo z nami je tako preprosto.

Naš naslov

Stavba 2, št. 40 Luxi 2nd Road, mesto Liaobu, mesto Dongguan, provinca Guangdong, Kitajska

Telefonska številka

+86 136 6257 9592

+86 135 1078 4550

E-pošta

manager01@greaterwire.com

pogosta vprašanja

Katere barve so na voljo za H05V-K?

Ključna točka je ločiti standardno lastnost kabla od pravila končne namestitve. Ustrezen iskalni izraz je H05V-K barve žice. Običajne barve kataloga vključujejo črno, modro, rjavo, rdečo, oranžno, rumeno, zeleno, belo, sivo, vijolično, roza, temno modro in zeleno/rumeno, odvisno od dobavitelja. Razpoložljivost barv mora biti potrjena z zahtevano velikostjo in obsegom certifikata. Za projekte OEM lahko GERITEL WIRE podpira pregled tehničnih podatkov, potrditev vzorcev in praktično pakiranje v kolute ali škatle.

Ali lahko naročim barve po meri za H05V-K?

Za večino kupcev je na to vprašanje najbolje odgovoriti napetost, razred vodnika in način namestitve skupaj. Ustrezen iskalni izraz je žica po meri H05V-K. Barve po meri so morda možne za količine OEM, če spojina, oznaka in obseg odobritve ostanejo sprejemljivi. GERITEL WIRE lahko pregleda ujemanje barv in MOQ, potem ko je tehnična konstrukcija popravljena. GERITEL WIRE lahko pomaga primerjati zahtevano konstrukcijo s specifikacijo projekta pred ponudbo, kar zmanjša neskladja modela, ki se jim je mogoče izogniti.

Ali se lahko zeleno/rumeni H05V-K uporablja kot običajni vodnik pod napetostjo?

Za to zahtevo je pogosto izbran H05V-K, vendar je za natančno uporabo še vedno treba preveriti risbo in kodo. Ustrezen iskalni izraz jezeleno rumena žica H05V-K. Zelena/rumena je običajno rezervirana za identifikacijo zaščitnega vodnika ali-izenačitve potencialov in je ne bi smeli preurediti kot vodnik pod napetostjo, kjer to prepoveduje koda ožičenja. Upoštevajte lokalna pravila o-barvi prevodnikov. Če ima projekt poseben terminal, omarico ali standard ožičenja, lahko GERITEL WIRE pregleda ključne parametre s kupcem pred izdajo naročila.

Ali se modri H05V-K lahko uporablja za katero koli vezje?

To je pogosto vprašanje pri nakupu, ker se H05V-K prodaja pod različnimi tržnimi opisi. Ustrezen iskalni izraz je modra žica H05V-K. Modra je običajno povezana z nevtralnimi ali določenimi konvencijami enosmernega toka/nadzora, odvisno od veljavnega standarda, zato mora njena uporaba slediti barvni kodi projekta. Ne zanašajte se samo na barvo, da bi prepoznali funkcijo vezja v različnih državah. GERITEL WIRE podpira identifikacijo OEM, barvno načrtovanje in izvozno dokumentacijo v skladu s končno dogovorjenim obsegom izdelka.
