Določite gibljivo žico za omarice BMS in PCS za zaščiteno fiksno notranjo napeljavo

Za proizvajalce opreme za shranjevanje energije in integratorje panelov so razred prevodnika, napetost in ravnanje z namestitvijo ključne točke pri nakupu. H05V-K je bakrena žica 300/500 V razreda 5 s PVC izolacijo za krmilne oddelke BMS, PCS in EMS v stacionarnih sistemih-za shranjevanje energije. Ta stran zajema natančna iskanja, vključno zŽica za omarico BMS, notranja krmilna žica PCS in žica opreme za shranjevanje energije. Prilagodljivost razreda 5 je uporabna za organizirane nizke-napajalne/nadzorne medsebojne povezave znotraj zaščitenih ohišij. Tehnična potrditev mora biti pred proizvodnjo, da se navedena velikost, barva in konstrukcija ujemajo s projektom. GERITEL WIRE podpira preverjanje specifikacij, označevanje OEM in praktično izvozno pakiranje.

SPECIFIKACIJE IZDELKA

Class 5 copper wire for hydrogen equipment control panel internal wiring

Aplikacije

Ožičenje iz PVC plošč za uporabo v krmilnih, relejskih in instrumentacijskih ploščah močnostnih stikalnih naprav ter za namene, kot so notranji konektorji v usmerniški opremi, zaganjalnikih motorjev in krmilnikih.

SPECIFIKACIJE
Nazivna napetost Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperaturna ocena	Popravljeno: -30 stopinj do +70 stopinj Upogibno: -5 stopinj do +70 stopinj
Najmanjši radij upogiba	Fiksno: 6 x celotni premer

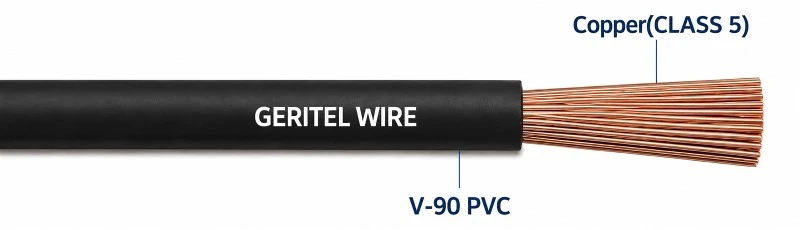

Dirigent	Fleksibilni bakreni vodnik razreda 5
Izolacija	PVC (polivinilklorid)
Barva izolacije	Rdeča, črna, modra, oranžna, rumena, bela, zelena/rumena, vijolična, roza, siva, rjava
STANDARDI	EN 50525-2-31, EN 60228 Zaviralec gorenja v skladu z IEC/EN 60332-1-2 UV odporen

DIMENZIJE

NAZIVNA POVRŠINA PREREZA mm²

	NAZIVNI SPLOŠNI PREMER mm²	NAZIVNA TEŽA kg/km
	NAZIVNI SPLOŠNI PREMER mm²	NAZIVNA TEŽA kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

DIVNIKI

IMENSKI KRIŽ ODDELEKAL OBMOČJE mm²	NAJVEČJI PREMER ŽIC V VODNIKU mm	NAJVEČJI UPOR PREVODNIKA PRI 20 stopinjah ohmov/km
IMENSKI KRIŽ ODDELEKAL OBMOČJE mm²	NAJVEČJI PREMER ŽIC V VODNIKU mm	Navadne žice
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRIČNE KARAKTERISTIKE

NOMINALNI KRIŽ EKCIJSKO OBMOČJE mm²	REFERENČNA METODA A (PRILOŽENO V VODNIK V TERM IZOLACIJSKA STENA ITD.) Amperi		REFERENČNA METODA B (ZAPRT V CEV V STENI ALI V TRUNKING ITD.) Amperi		REFERENČNA METODA C (ODREŽENO DIREKTNO) Amperi		REFERENČNA METODA F (V PROSTEM ZRAKU ALI NA PERFORIRANEM KABELSKEM POLJU ITD. VODORAVNO ALI NAVPIČNO ITD.) Amperi
							Ganljivo			Razmaknjeno s en premer
							Ganljivo			2 kabla eno-fazni AC ali DC ali 3 kabli tri{3}}fazni AC ravni
	2 kabla Eno-fazni AC ali DC	3 ali 4 kabli Tri{0}}faze AC	2 kabla Eno-fazni AC ali DC	3 ali 4 kabli Tri{0}}faze AC	2 kabla Eno-fazni AC ali DC	3 ali 4Kabli tri-Faza AC	2 Kabli Enofazni AC ali DCravno	3 Kabli Tri{0}}faze ACflat	3 Kabli Tri{0}}faze ACtrefoil	Vodoravno	Navpično
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFIKATI

300/500V internal wire for hydrogen equipment control panel internal wiring

PVC single core wire for hydrogen equipment control panel internal wiring

EMBALAŽA

H05V-K wire for heat pump control cabinet internal wiring

Roll

H05V-K heat pump control cabinet internal wiring

Plastični kolut

flexible panel wire for heat pump control cabinet internal wiring

Majhen lesen kolut

APLIKACIJA

300/500V internal wire for heat pump control cabinet internal wiring

Industrijska nadzorna plošča

Class 5 copper wire for heat pump control cabinet internal wiring

Priključek za obnovljivo energijo

PVC single core wire for heat pump control cabinet internal wiring

Ožičenje stikalne plošče

PRIMER

H05V-K wire for smart building automation cabinet internal wiring

Nadgradnja stikalne plošče letališča Adelaide

H05V-K smart building automation cabinet internal wiring

Glavna industrijska stikalna plošča Distribucija električne energije

flexible panel wire for smart building automation cabinet internal wiring

Zamenjava fleksibilnega kabla glavne stikalne plošče

ZAKAJ IZBRATI NAS

30Dolgoletne izkušnje
na enem-storitvi

Dongguan Greater Wire & Cable Co., Ltd. je profesionalni inženirski-proizvajalec kablov na Kitajskem, ki dobavlja certificirane rešitve električnih kablov za gradbene, industrijske, rudarske, energetske in infrastrukturne projekte po vsem svetu.

S 30.000 m² veliko tovarno, 30 proizvodnimi linijami, izkušenimi inženirji in strogo ekipo za nadzor kakovosti nudimo zanesljive, sledljive in skladne kabelske izdelke za mednarodne inženirske aplikacije. Naši izdelki so podprti s certifikati, vključno s SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS in ISO.

Zavezani smo varnosti, kakovosti, preglednosti in dolgoročnemu-partnerstvu. Od pregleda surovin do testiranja končnega izdelka je vsaka serija skrbno nadzorovana, da se zagotovi stabilno delovanje in zanesljiva projektna uporaba.

Večji kabel - Certificirana kakovost. Zanesljiva dobava. Inženirska vrednost.

Class 5 copper wire for smart building automation cabinet internal wiring

15K

Končani projekti

150+

strokovno osebje

15K

zadovoljne stranke

92+

nagrade & certifikati

NAPRAVA OPREME

single core flexible wire for household appliances

300/500V internal wire for smart building automation cabinet internal wiring

PVC single core wire for smart building automation cabinet internal wiring

GLOBALNI CERTIFIKATI

control panel internal wire supplier

FOTOGRAFIJE STRANK

control panel H05V-K supplier

MEDNARODNI PREVOZI

Pomorski prevoz

Ponujamo zanesljive rešitve pomorskega prevoza za-velika naročila. Vaše blago je varno zapakirano in poslano v zabojnikih, kar zagotavlja stroškovno-učinkovito dostavo v pristanišča po vsem svetu.

Letalski tovorni promet

Za hitrejšo dostavo naša storitev letalskega prevoza zagotavlja, da vaši izdelki hitro dosežejo mednarodne destinacije, s skrbnim ravnanjem in popolnim sledenjem na poti.

International Express

Potrebujete nujne pošiljke? Naša mednarodna hitra storitev učinkovito dostavlja majhna do srednja naročila in zagotavlja storitev od vrat-do-vrat s-sledenjem v realnem času za brezskrbnost.

ZADRUŽNIK

Iščemo kooperanta za širitev poslovanja.

PVC insulated wire for HVAC equipment internal wiring

Kako sodelovati z nami?

Preprosto delite svoje zahteve, prejmite našo profesionalno rešitev, potrdite vzorce in uživajte v hitri, zanesljivi proizvodnji ter dostavi po vsem svetu - delo z nami je tako preprosto.

Naš naslov

Stavba 2, št. 40 Luxi 2nd Road, mesto Liaobu, mesto Dongguan, provinca Guangdong, Kitajska

Telefonska številka

+86 136 6257 9592

+86 135 1078 4550

E-pošta

manager01@greaterwire.com

pogosta vprašanja

Ali je mogoče H05V-K uporabiti v omarici SCADA z obnovljivo{2}}energijo?

Kupci bi morali to obravnavati kot izbirno vprašanje in ne kot trženjsko trditev z da/ne. Ustrezen iskalni izraz jeH05V-K Žica za omarico SCADA. Uporablja se lahko za ustrezno notranjo napajalno in diskretno krmilno ožičenje znotraj zaščitene plošče SCADA. Ethernet, fieldbus in analogna signalna vezja morajo uporabljati njihove določene komunikacijske kable. Kjer ima projekt posebne pogoje namestitve, lahko GERITEL WIRE pomaga ugotoviti, ali je standard H05V-K primeren ali je druga vrsta kabla varnejša.

Katera velikost H05V-K je običajna za krmilno ožičenje solarne opreme?

Da, ko se pogoji namestitve ujemajo z zasnovo H05V-K. Ustrezen iskalni izraz je vodnik za solarno krmiljenje H05V-K. 0.5, 0,75 in 1 mm² sta standardni majhni velikosti H05V-K, vendar je pravilna izbira odvisna od toka, velikosti terminala in pretvornika ali zasnove nadzorne-plošče. Univerzalne velikosti solarnega-nadzora ni. GERITEL WIRE se osredotoča na jasno potrditev specifikacij pred masovno proizvodnjo, zlasti za napetost,-prerez, barvo in obseg certificiranja.

Ali se H05V-K lahko uporablja v omarici za shranjevanje energije?

Ključna točka je ločiti standardno lastnost kabla od pravila končne namestitve. Ustrezen iskalni izraz je žica za shranjevanje energije H05V-K. Lahko ustreza zaščitenemu notranjemu nadzoru, releju, indikaciji in pomožnim tokokrogom v omari ESS, kadar sta napetost in okolje primerna. To ni baterijski-napajalni povezovalni kabel. Distributerji in kupci originalne opreme lahko od podjetja GERITEL WIRE zahtevajo, da uskladi količino pakiranja in podatke na etiketi z zahtevami glede skladiščenja ali sestavljanja.

Ali je mogoče H05V-K uporabiti za napajalne povezave baterije-in-pretvornika?

Za večino kupcev je na to vprašanje najbolje odgovoriti napetost, razred vodnika in način namestitve skupaj. Ustrezen iskalni izraz je baterijski kabel H05V-K. Ne. Baterijske napajalne povezave na splošno zahtevajo veliko večje prevodnike in kabelske konstrukcije, ki so zasnovane za tok, napetost in okolje. Uporabite H05V-K samo za primerna majhna notranja krmilna vezja. GERITEL WIRE podpira preverjanje pred-naročil glede velikosti prevodnika, barve izolacije in uporabe, tako da se izdelek ne uporablja izven predvidene uporabe.
