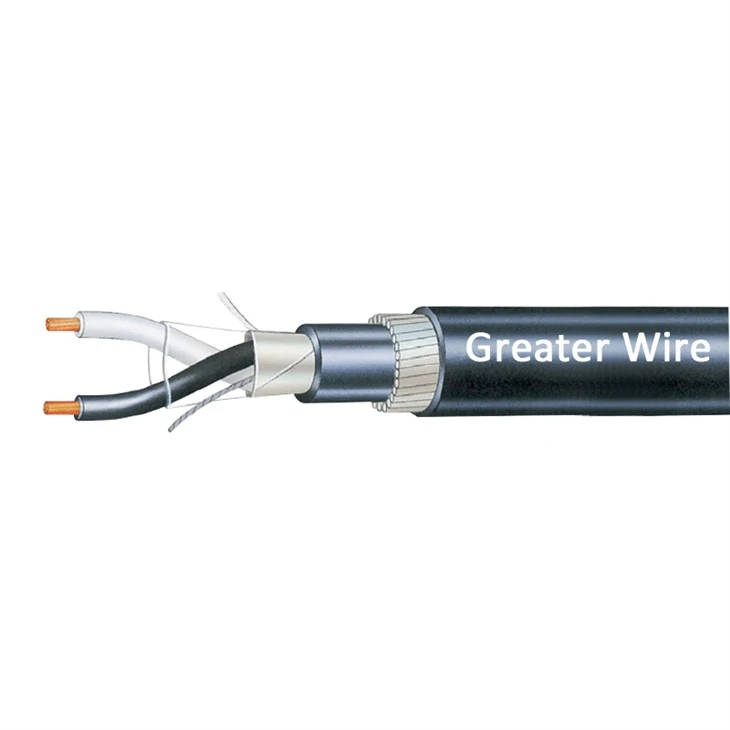

Ta instrumentacijski kabel je zasnovan za zanesljiv prenos signala v zahtevnih industrijskih okoljih. Odlikuje ga navadne žarjene bakrene vodnike, izolirani z V-90 PVC, razporejene v zasukanih parih, da se čim bolj zmanjšajo elektromagnetni motnji. Kabel vključuje celoten aluminijasti zaslon iz poliestrskega traku s konzervirano bakreno odtočno žico, kar zagotavlja učinkovito zaščito pred zunanjim električnim hrupom. RIP kabel omogoča enostavno odstranjevanje med namestitvijo, medtem ko robustna PVC posteljnina podpira notranje plasti. Za mehansko zaščito kabel vključuje jekleni žični oklep (SWA), zaradi česar je primeren za neposreden pokop ali namestitev v težkih okoljih. Zunanji PVC plašč V-90 je retardant plamena, testiran za potrditev omejenega širjenja plamena za večjo varnost.
Aplikacija
Ta celoten pregledan instrumentacijski kabel se pogosto uporablja v industrijski avtomatizaciji, sistemih za nadzor procesov in instrumentacijskih vezjih. Idealen za naftne in plinske naprave, elektrarne, proizvodne obrate in rudarske operacije, zagotavlja varne podatke in regulacijski prenos signala, hkrati pa nudi močno odpornost na mehanski stres in okoljske nevarnosti. Primerno je tako za uporabo v zaprtih prostorih kot na prostem, zlasti kadar je zaščita pred mehanskimi poškodbami in EMI bistvenega pomena.
Certifikat
Instrumentacijski kabel Celotni zaslonski pari s SWA so opravili certifikat SAA in v celoti ustrezali strogim zahtevam Avstralije/Nove Zelandije za električno varnost, požarno odpornost in dolgoročno stabilnost delovanja kablov. SAA certificiranje je pomembna varnostna akreditacijska znamka za vstop na avstralski trg, kar pomeni, da je izdelek dosegel visoke standarde industrije pri izbiri materiala, strukturnega oblikovanja in testiranja uspešnosti.
Paket
Uvod v podjetje
Večja žica je visokozmogljivi proizvajalec kablov instrumentacijskih kablov. Naši kabli so izdelani v strogi skladnosti z mednarodnimi standardi, kot so IEC, BS, AS/NZS in UL, in potrjujejo avtoritativna organa, vključno z UL, CE, SAA, TUV in ROHS. Opremljeni z napredno opremo za ekstrudiranje, zvijanje, zaščito in testiranje smo vzpostavili celovit sistem upravljanja kakovosti in stroge postopke laboratorijskega testiranja, da bi zagotovili dosledno zanesljivost celovitosti signala, električne zmogljivosti in mehanske trdnosti za vsako serijo izdelkov.
Ne glede na to, ali so v okoljih z visoko elektromagnetno vmešavanjem ali nevarnimi lokacijami, kot so naftne in plinske platforme, kemični cevovodi in čistilna naprava, instrumentacijski kabli Superior Cable zagotavljajo natančen prenos signala, zaradi česar smo najprimernejši partner za sistemsko integracijo, inženirske projekte in globalna naročila.
Stranka
Partner
Priljubljena oznake: Instrumentacijski kabel Skupni zaslonski pari s SWA, Kitajskim instrumentacijskim kablom Na splošno pregledani pari s proizvajalci SWA, dobavitelji, tovarna
| Pari | Nom. Diam.ERVER PODELJA. | Nom. diam nad oklepom | Nominalni celotni premer | Minimalni polmer upogiba | Max. vlečenje napetosti | Približno masa |
| mm | mm | mm | mm | kn | kg/100m | |
| Prevodnik 0,5 mm2 (7/0,30 mm) | ||||||
| 2 | 7.4 | 9.2 | 11.4 | 137 | 2.3 | 25 |
| 4 | 8 | 9.8 | 12 | 144 | 2.4 | 28 |
| 6 | 9.4 | 11.2 | 13.6 | 164 | 2.8 | 36 |
| 8 | 10.6 | 12.4 | 14.8 | 178 | 3.1 | 42 |
| 10 | 11.7 | 13.5 | 16.1 | 193 | 3.4 | 48 |
| 12 | 12.6 | 14.4 | 17 | 204 | 3.6 | 54 |
| 16 | 14.3 | 16.1 | 18.9 | 227 | 4.2 | 65 |
| 20 | 15.8 | 18.3 | 21.1 | 253 | 6.4 | 86 |
| 24 | 17.1 | 19.6 | 22.7 | 272 | 6.9 | 97 |
| 36 | 20.5 | 23 | 26.3 | 316 | 8.2 | 127 |
| 50 | 23.9 | 26.4 | 29.9 | 259 | 9.5 | 160 |
| Prevodnik 1,5 mm2 (7/0,50 mm) | ||||||
| 1 | 6.2 | 8 | 10.2 | 123 | 2 | 22 |
| 2 | 9.4 | 11.2 | 13.6 | 163 | 34 | 2.8 |
| 4 | 10.3 | 12.1 | 14.5 | 174 | 3.1 | 42 |
| 6 | 12.2 | 14 | 16.6 | 199 | 3.6 | 55 |
| 8 | 13.8 | 15.6 | 18.2 | 219 | 4 | 65 |
| 10 | 15.2 | 17.7 | 20.6 | 247 | 6.2 | 87 |
| 12 | 16.5 | 19 | 22.12 | 65 | 6.7 | 99 |
| 20 | 20.8 | 23.3 | 26.6 | 319 | 8.3 | 140 |
| 24 | 22.6 | 25.1 | 28.6 | 344 | 9 | 161 |
| 36 | 27.7 | 30.2 | 34.4 | 413 | 11 | 223 |
| 50 | 32.3 | 35.5 | 39.7 | 477 | 16.4 | 307 |
